M5Stack PowerHub IoT Development Kit met Batterij - ESP32-S3
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 007519
€53,50
Excl. BTW: €44,21

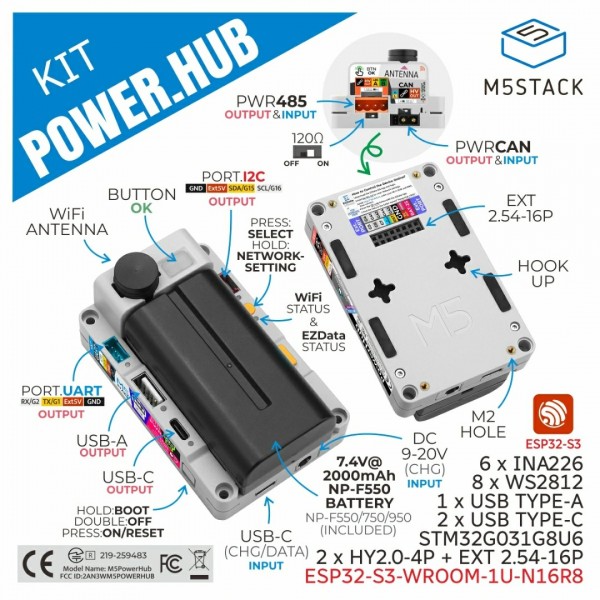

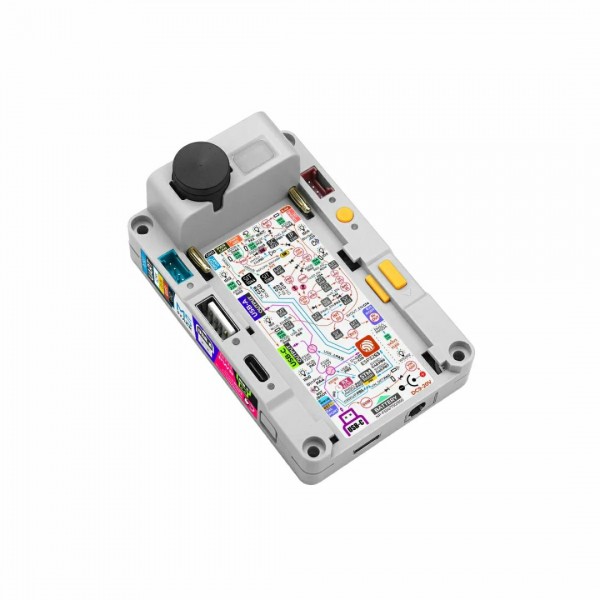

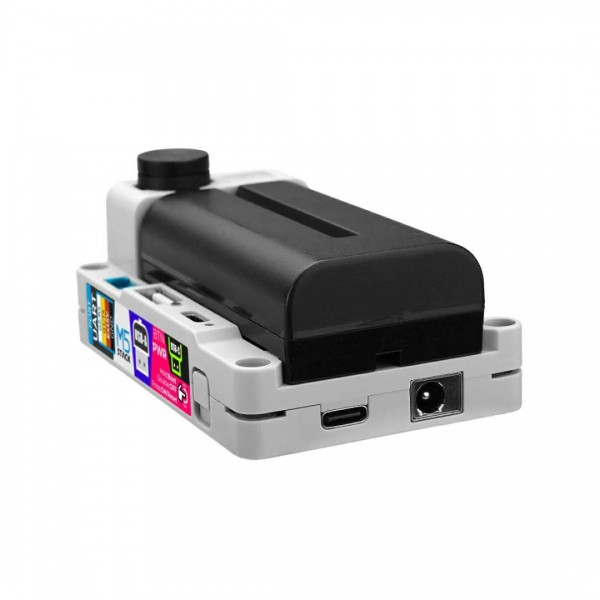

De PowerHub van M5Stack is een development board met een batterij en multi-channel power management. Het board is gebaseerd op de ESP32-S3 module en heeft daarnaast een STM32 als een co-processor. Deze verwerkt o.a. de data van verschillende sensoren en kan uitgelezen worden via de ESP32-S3.
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over M5Stack PowerHub IoT Development Kit met Batterij - ESP32-S3
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, M5Stack PowerHub IoT Development Kit met Batterij - ESP32-S3
, 007519
, M5Stack
, K148
, Batterijlader
, Microcontroller (MCU)
, Spanningsconverter
, Stroomsensor
, Batterijhouder
, Batterij protectiecircuit
, Behuizing
, RTC
, Batterij
, Programmeerbare knop(pen)
, Digitale LED(s)
, I2C
, I2S
, SPI
, Native USB
, UART
, PWM
, ADC
, GPIO
, RS485
, USB CDC
, CAN
, Wi-Fi
, Bluetooth
Specificaties
| Algemeen | |
| Merk | M5Stack |
| Fabrikant model/SKU | K148 |
| Normconformiteit | CE RoHS |
| Minimale bedrijfstemperatuur [°C] | 0 |
| Maximale bedrijfstemperatuur [°C] | 40 |
| Features | RTC Batterij Behuizing Stroomsensor Batterijlader Batterijhouder Digitale LED(s) Spanningsconverter Microcontroller (MCU) Batterij protectiecircuit Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Grijs/zilver |
| Gewicht [g] | 175 (met batterij) 71 (zonder batterij) |
| Afmeting X [mm] | 88 |
| Afmeting Y [mm] | 56 |
| Afmeting Z [mm] | 39 |
| Montagemogelijkheden | Magneten Schroefdraad Montagegat(en) LEGO (compatible) gaten |
| Schroefdraad | M2 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 (via USB-C) 9 (via DC-jack, XT-30, HT3.96) |
| Maximale voedingsspanning [V DC] | 20 (via DC-jack, XT-30, HT3.96) 5 (via USB-C) |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC CAN I2C I2S PWM SPI GPIO UART RS485 USB CDC Native USB |
| Geïsoleerde communicatie | Nee |
| Beschikbare GPIO pinnen | 1, 2, 4, 5, 6, 7, 15, 16, 41, 42, 43, 44 |
| Aantal IO-pinnen | 12 |
| Maximaal beschikbare hardware PWM kanalen | 12 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 8 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| RS485 chip | SIT3088E |
| Aantal RS485 kanalen | 1 |
| RS485 120Ω termination weerstand | Instelbaar (schakelaar) |
| CAN bus controller | ESP32-S3 |
| CAN bus tranceiver | SIT1044Q |
| Aantal CAN bus kanalen | 1 |
| CAN 120Ω termination weerstand | Instelbaar (schakelaar) |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Lichtbron | |
| Type | LED |
| LED (driver) chip | WS2812C |
| Lichtkleur | RGB |
| Aantal LEDs | 8 |
| Stroomsensor | |
| Sensor(chip) | INA226 |
| Aantal kanalen | 5 |
| Geschikte stroom | DC |
| Meetmethode | Shunt |
| Shunt weerstand [mΩ] | 10 |
| Maximale resolutie [bit] | 16 |
| RTC | |
| RTC chip | RX8130CE |
| Back-up batterij/condensator | Ja |
| Spanningsconverter | |
| Chip/SoC | MP4560 SY8113 (t.b.v 5V out) |
| Type spanningsconverter | Buck |
| Omzetting | DC-DC |
| Geïsoleerd | Nee |
| Type uitgangsspanning | Vast |
| Minimale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsstroom [A] | 2 |
| Maximaal uitgangsvermogen [W] | 10 |
| Batterijcircuit | |
| Batterij laadchip/SoC | IP2326 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 8.4 |
| Maximale laadstroom [mA] | 820 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Ja (in batterij) |
| Veiligheidsfeatures | Kortsluiting Overspanning Onderspanning Te hoge stroom |
| Batterij | |
| Chemie | Li-ion |
| Oplaadbaar | Ja |
| Capaciteit (typical) [mAh] | 2000 |
| Nominale celspanning [V] | 7.4 |
| Maximale celspanning [V] | 8.4 |
| Batterijhouder | |
| Geschikte batterijvormfactor | NP-F550 |
| Geschikt aantal batterijen | 1 |
| Connectoren | |

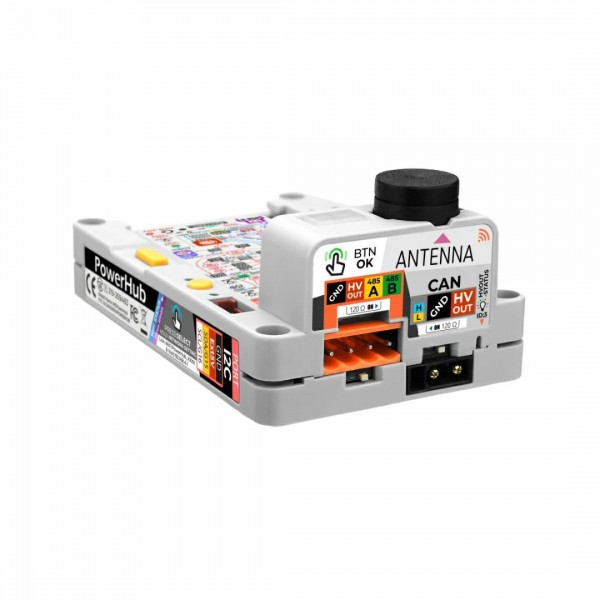

| Voedingsconnector(en) | USB-C female XT30(2+2) male DC-jack 5.5/2.1mm female Afneembaar blok male (HT3.96) |
| IO-connector(en) | USB-A female USB-C female XT30(2+2) male HY2.0 (Grove) male Pinheader female (2.54mm) Afneembaar blok male (HT3.96) |
| Uitgangsspanningsconnector(en) | USB-A female USB-C female HY2.0 (Grove) male |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Behuizing | |
| Materiaal | Kunststof (onbekend materiaal) |
| Inhoud verpakking | |
| Inhoud verpakking | 1x PowerHub 1x NP‑F550 2000mAh batterij |
