M5Stack Atom Matrix v1.1 - ESP32 Development Board
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 008031
€17,25
Excl. BTW: €14,26

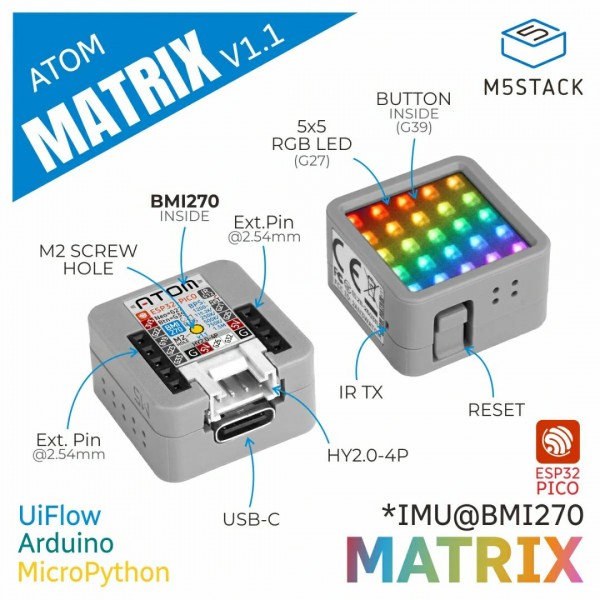

Een development board van M5Stack op basis van een ESP32-PICO microcontroller van Espressif met meerdere sensoren. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Op het ingebouwde LED Matrix display kunnen dingen weergegeven worden. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth).
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over M5Stack Atom Matrix v1.1 - ESP32 Development Board
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Wi-Fi
, M5Stack Atom Matrix v1.1 - ESP32 Development Board
, 008031
, M5Stack
, C008-B-V11
, Display
, Microcontroller (MCU)
, Behuizing
, Acceleratiesensor
, Gyroscoop
, Programmeerbare knop(pen)
, Digitale LED(s)
, I2C
, I2S
, SPI
, UART
, PWM
, ADC
, DAC
, GPIO
, USB CDC
, Wi-Fi
, Bluetooth
, IR
Specificaties
| Algemeen | |
| Merk | M5Stack |
| Fabrikant model/SKU | C008-B-V11 |
| Normconformiteit | CE FCC RoHS |
| Minimale bedrijfstemperatuur [°C] | 0 |
| Maximale bedrijfstemperatuur [°C] | 60 |
| Features | Display Behuizing Gyroscoop Digitale LED(s) Acceleratiesensor Microcontroller (MCU) Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Grijs/zilver |
| Gewicht [g] | 7 |
| Afmeting X [mm] | 24 |
| Afmeting Y [mm] | 24 |
| Afmeting Z [mm] | 14 |
| Montagemogelijkheden | Schroefdraad |
| Schroefdraad | M2 |
| Vormfactor | Module (algemeen) M5Stack Atom layout/shield |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-PICO |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 0 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC DAC I2C I2S PWM SPI GPIO UART USB CDC |

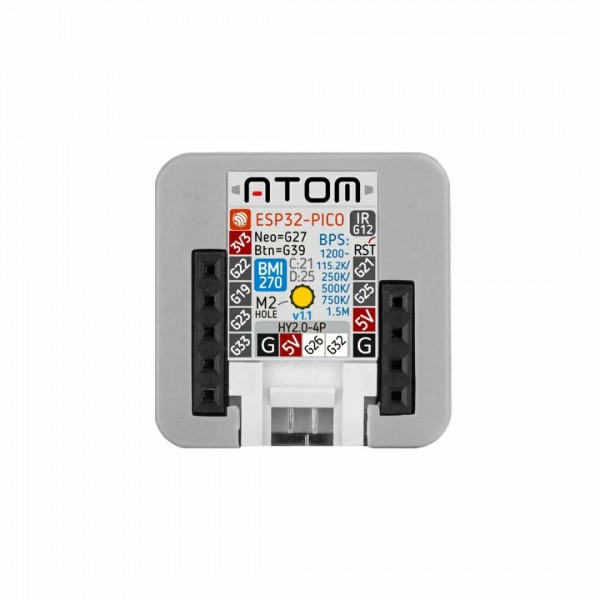

| Beschikbare GPIO pinnen | 19, 21, 22, 23, 25, 26, 32, 33 |
| Aantal IO-pinnen | 8 |
| Maximaal beschikbare hardware PWM kanalen | 8 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 4 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 2 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| Draadloze communicatie | |
| Interface(s) | IR Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-PICO |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-PICO |
| Bluetooth versie | 4.2 |
| Ondersteunde Bluetooth standaard(en) | LE Klassiek |
| IR receiver/transmitter | Transmitter |

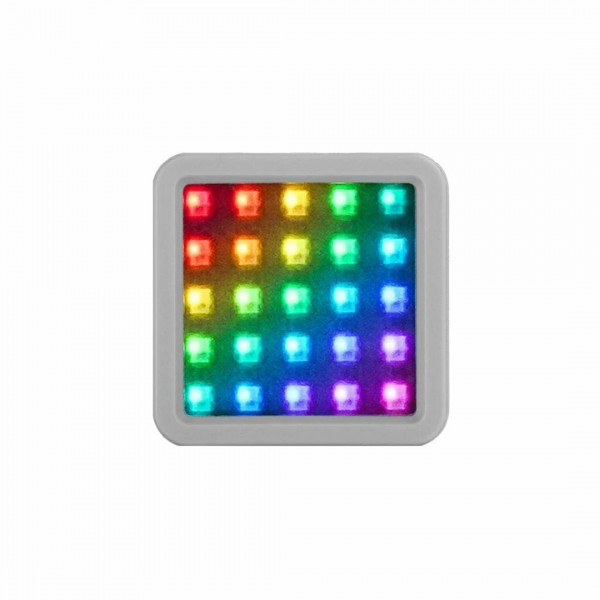

| Display | |
| Type | LED Matrix |
| Aantal pixels lange kant | 5 |
| Aantal pixels korte kant | 5 |
| Schermvorm | Vierkant |
| Pixelkleuren | RGB |
| Lichtbron | |
| Type | LED |
| LED (driver) chip | WS2812C |
| Lichtkleur | RGB |
| Aantal LEDs | 25 |
| Acceleratiesensor | |
| Sensorchip/SoC | BMI270 |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±g] | 16 |
| Maximale resolutie [bit] | 16 |
| Gyroscoop | |
| Sensorchip/SoC | BMI270 |
| Vrijheidsgraden (DOF) | 3 |
| Maximaal meetbereik [±°/s] | 2000 |
| Maximale resolutie [bit] | 16 |
| Schakelaar | |
| Schakelmethode | Fysiek (sensorschakelaar) |
| Aantal kanalen | 1 |
| Connectoren | |
| Voedingsconnector(en) | USB-C female HY2.0 (Grove) male Pinheader female (2.54mm) |
| IO-connector(en) | USB-C female HY2.0 (Grove) male Pinheader female (2.54mm) |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |

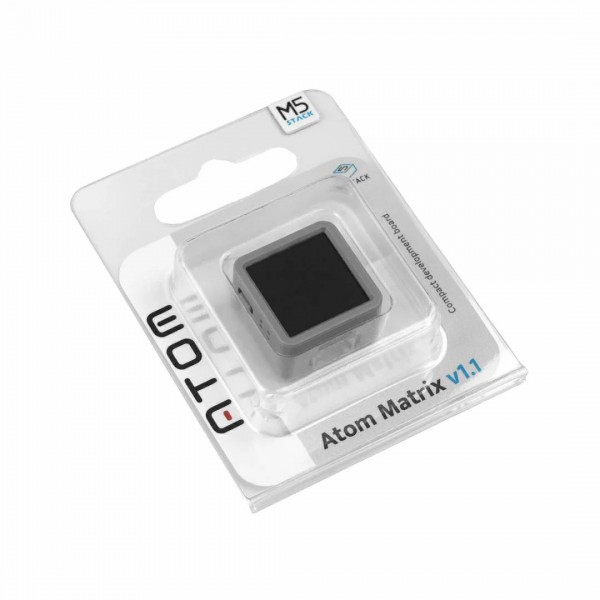

| Inhoud verpakking | |
| Inhoud verpakking | 1x M5Stack Atom Matrix v1.1 |
