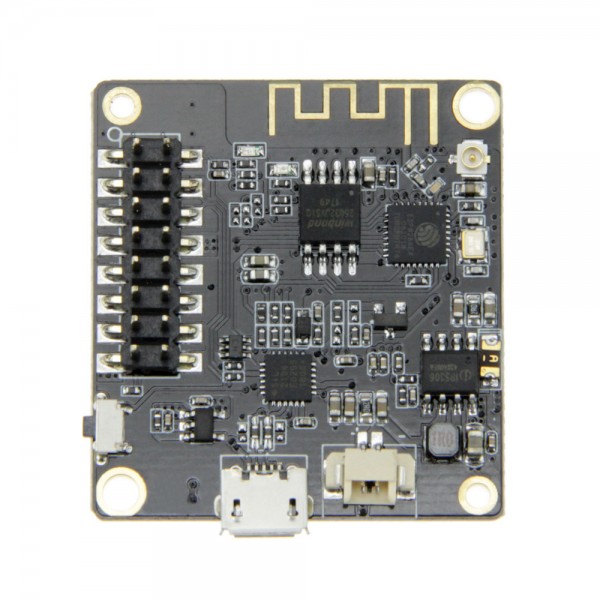

LilyGO TTGO TO ESP8266 OLED

De TTGO TO ESP8266 OLED module is een microcontroller gebaseerd op een ESP8266 met een ingebouwd 1.3 inch OLED display. Door de USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (micro USB kabel niet meegeleverd).

Specificaties:

• Chipset: ESP8266
• Flashgeheugen: 4MB
• Ingebouwde Wi-Fi
• Voedingsspanning: 3.3V DC of 5V DC
• GPIO spanning: 3.3V*
• Ingebouwd 1.3 inch OLED display (SH1106)
• USB naar serieel converter: CP2104 of CH9102F (drivers)
• Ingebouwde power management chip (IP5306) met Li-ion/Li-Po batterij oplaadcircuit (tot ~2A laden)
• Batterij connector: 2p Molex Picoblade
• 3 Ingebouwde drukknoppen
• Afmetingen PCB: 38.40 x 38.84 mm

Inhoud verpakking:

• 1x TTGO TO ESP8266 OLED
• 1x Batterijkabel

Zie de volgende pagina voor meer informatie en om te beginnen met het board: TTGO TO ESP8266 OLED

*Let op: De pinnen op het board zitten rechtstreeks aangesloten op de ESP8266 chip en zijn dus alleen geschikt voor 3.3V signalen.
