LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder

LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 005157
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€8,50
Excl. BTW: €7,02
Toevoegen
Verlanglijst

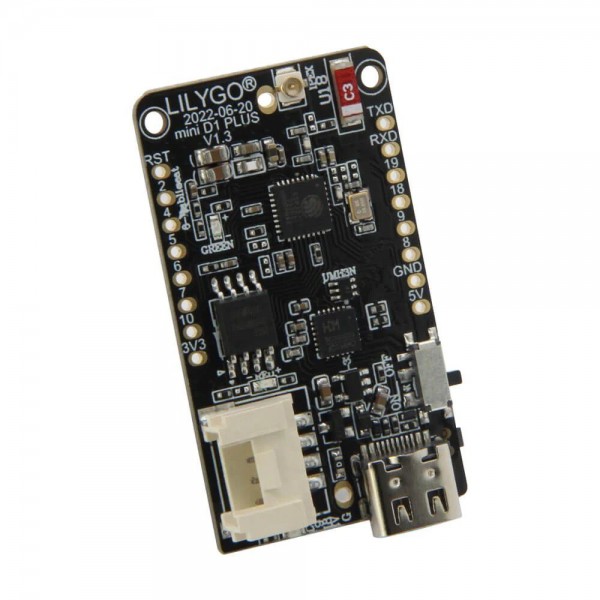

Dit development board is gebaseerd op een ESP32-C3 met Wi-Fi en Bluetooth LE. Dit board heeft ook een laadcircuit voor een Li-ion/Li-po batterij en daarnaast een houder voor een 16340 batterij,

Let op: Dit board heeft geen Li-ion protectiecircuit, je moet dus een Li-ion batterij gebruiken met protectiecircuit.

Let op: De grove connector zit aangesloten aan de 3.3V lijn, mogelijk werkt deze daarom niet (goed) met bepaalde andere grove producten (van bijvoorbeeld M5Stack) die gemaakt zijn om met 5V te werken.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , LilyGO TTGO T-OI Plus V1.3 - ESP32-C3 - met 16340 Batterijhouder , 005157 , LilyGO TTGO , Q369 , Batterijlader , Microcontroller (MCU) , Batterijhouder , I2C , I2S , SPI , UART , PWM , ADC , GPIO , USB CDC , Wi-Fi , Bluetooth

Specificaties

Algemeen
Merk LilyGO TTGO
Fabrikant model/SKU Q369
Model revisie V1.3
Features Batterijlader
Batterijhouder
Microcontroller (MCU)
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 8

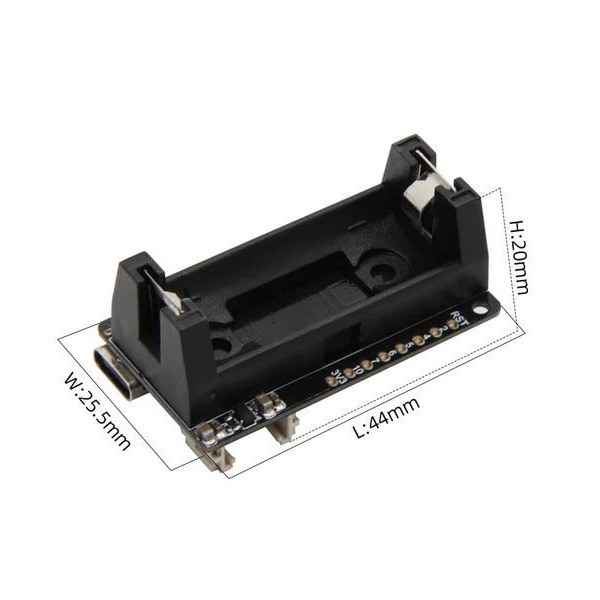

Afmeting X [mm] 44
Afmeting Y [mm] 26
Montagemogelijkheden Montagegat(en)
Vormfactor Module (algemeen)
D1 mini layout/shield
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-C3
Maximale klokfrequentie [MHz] 160
Aantal cores 1
Intern geheugen
SRAM [KB] 400
PSRAM [MB] 0
Flash geheugen [MB] 4
EEPROM type Geëmuleerd
Communicatie

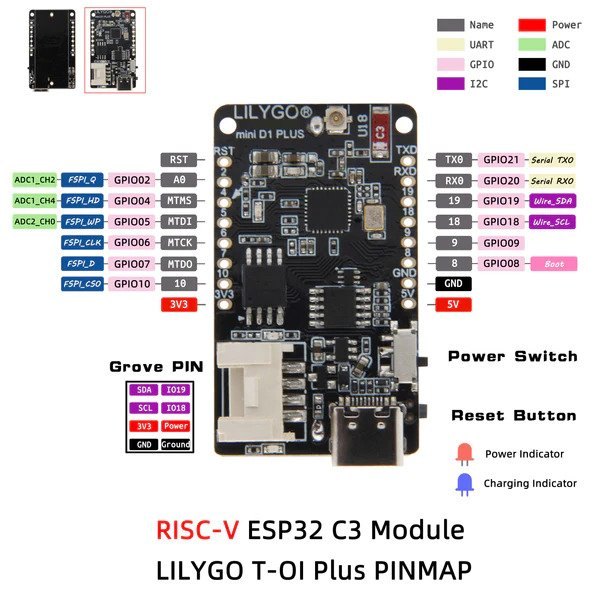

Hardware interface(s) ADC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
Aantal IO-pinnen 12
Maximaal beschikbare hardware PWM kanalen 6
Maximaal beschikbare analoge ingangspinnen (ADC) 3
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 2
Maximaal beschikbare hardware I2C interfaces 1
Maximaal beschikbare hardware SPI interfaces 1
USB naar serieel converter CH9102F
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-C3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-C3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Batterijcircuit
Batterij laadchip/SoC TP4054
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 500
Instelbare laadstroom Nee
Protectiecircuit Nee
Batterijhouder
Geschikte batterijvormfactor 16340
Geschikte anode vorm Flat top
Button top
Geschikt aantal batterijen 1
Connectoren
Voedingsconnector(en) USB-C female
Soldeerpin(nen) (THT)
IO-connector(en) USB-C female
HY2.0 (Grove) male
Through hole soldeerpin(nen) (2.54mm)
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
IPEX MHF 1/uFL male (vereist modificatie)

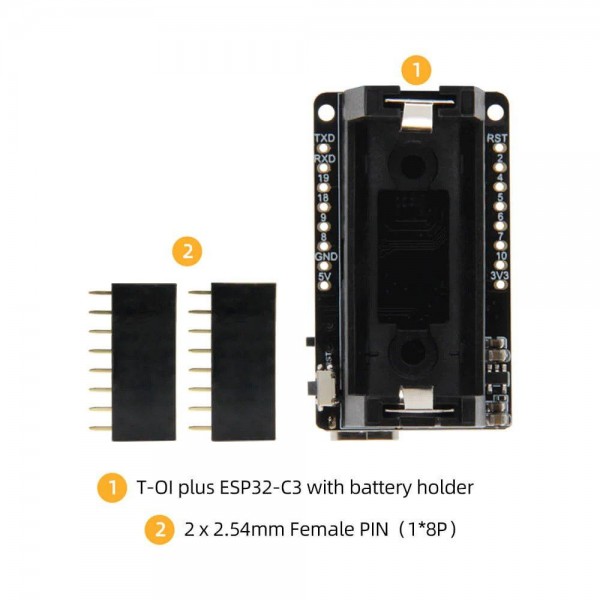

Inhoud verpakking
Inhoud verpakking 1x T-OI Plus
2x Pinheader female 8p
