LilyGO TTGO T-Energy ESP32-WROVER - met 18650 Batterijhouder

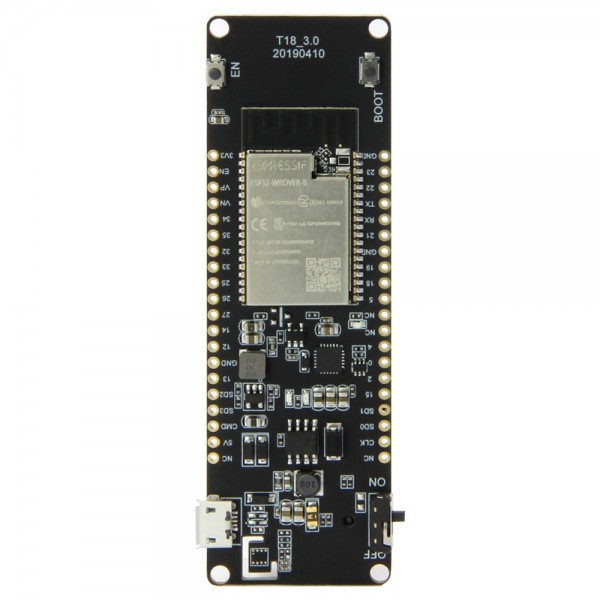

De TTGO T-Energy van LilyGO is een microcontroller gebaseerd op een ESP32 WROVER-B. Door de USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (Micro USB kabel niet meegeleverd).

Specificaties:

• Voedingsspanning: 3.3V DC of 5V DC
• GPIO spanning: 3.3V*
• ESP32 chip (WROVER-B module) (240MHz dual core processor)
  • Flashgeheugen: 4MB
  • PSRAM: 8MB
  • SRAM: 520KB
  • Ingebouwde Wi-Fi
  • Ingebouwde Bluetooth
• Ingebouwde Li-ion/Li-Po batterij oplaadcircuit: TP5400 chip kan tot 740mA laden
• USB naar serieel converter: CP2104 of CH9102 (drivers)

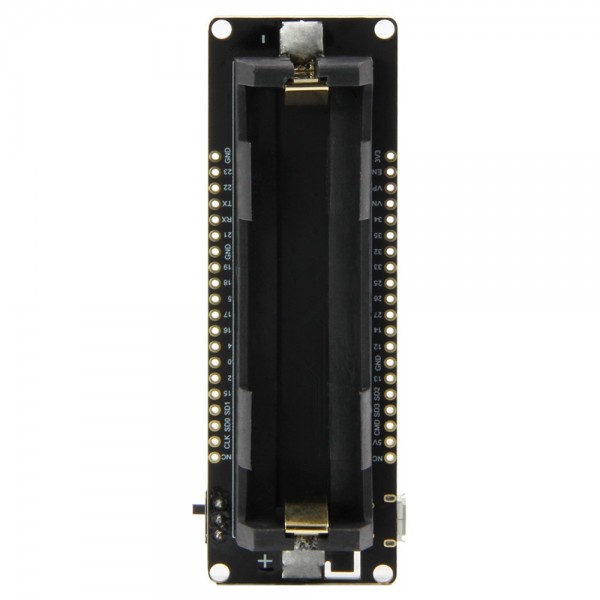

• Ingebouwde 1x 18650 Batterijhouder (let op: vereist standaard 18650 cell met vlakke polen en zonder protectiecircuit)
• Ingebouwde on/off schakelaar
• Afmetingen PCB: 91.6x29.0mm

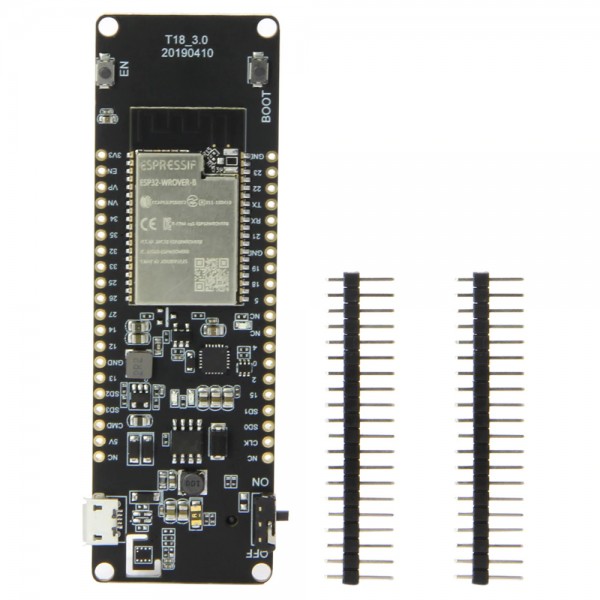

Inhoud verpakking:

• 1x TTGO T-Energy V3.0
• 1x Male header set

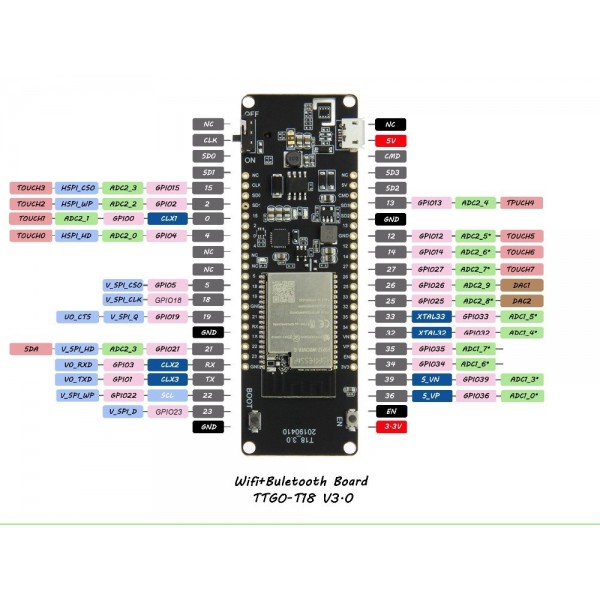

Zie de volgende pagina voor meer informatie (o.a. de pinout) en om te beginnen met het board: TTGO-T-Energy-V3.0

Om het board met de Arduino IDE te programmeren selecteer dan de 'ESP32 Wrover Module' in de board manager.

*Let op: De pinnen op het board zitten rechtstreeks aangesloten op de ESP32 chip en zijn dus alleen geschikt voor 3.3V signalen.

Let op: Versie 3.0 van dit board gebruikt twee weerstanden van 100K (spanningsdeler) voor het meten van de batterijspannig via pin 35. Hierdoor zullen de weerstanden op het board bij een volgeladen batterij van 4.2V circa 21uA gebruiken, naast ander stroomverbruik.
