LilyGO TTGO T-Display-S3 - met 1.9 inch TFT-LCD Display en Touchscreen - Gesoldeerde Headers

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005031

Gebaseerd op 1 beoordeling(en) - Schrijf een beoordeling

€25,50

Excl. BTW: €21,07

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

Omschrijving
Beoordelingen

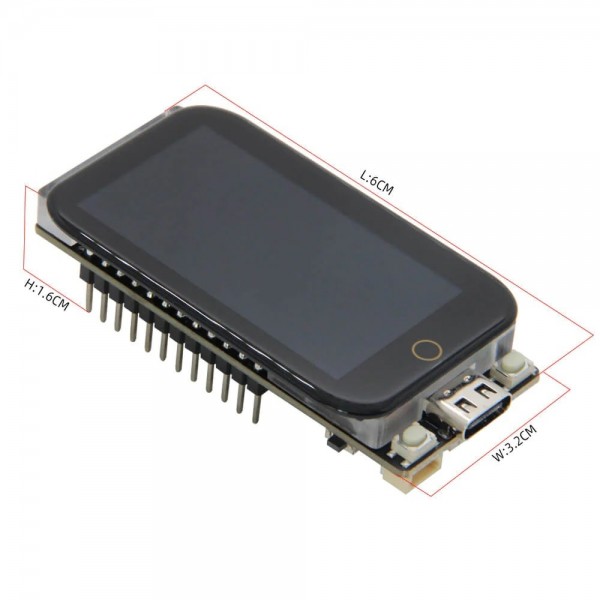

De LilyGO TTGO T-Display-S3 is een microcontroller gebaseerd op een ESP32-S3 met een ingebouwd TFT display en gesoldeerde headers. Deze versie heeft daarnaast ook een touchscreen. Hij is gemakkelijk te programmeren, ook als een Arduino. Het board heeft een USB-C aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (USB-C kabel niet meegeleverd).

Zie de volgende GitHub pagina voor een library voor het touchscreen: TouchLib

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO TTGO T-Display-S3 - met 1.9 inch TFT-LCD Display en Touchscreen - Gesoldeerde Headers

Gemiddelde beoordeling:

Dit product heeft in totaal 1 beoordeling(en).

Tags: LilyGO TTGO T-Display-S3 - met 1.9 inch TFT-LCD Display en Touchscreen - Gesoldeerde Headers , LILYGO-H589 , Met Wi-Fi

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	H589
Model revisie	V1.2
Features	Batterijlader Display Microcontroller Touchscreen Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	19
Afmeting X [mm]	61
Afmeting Y [mm]	32
Montagemogelijkheden	Montagegat(en)
Vormfactor	Module (algemeen) T-Display layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU/SoC
Fabrikant	Espressif
Chipserie	ESP32-S3
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	512
PSRAM [MB]	8
Flash geheugen [MB]	16
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	I2C I2S SPI Native USB UART PWM ADC GPIO USB CDC
Aantal IO-pinnen	13
Maximaal beschikbare hardware PWM kanalen	8
Maximaal beschikbare analoge ingangspinnen (ADC)	10
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32-S3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-S3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE
Display
Type	TFT
Driver	ST7789
Schermdiagonaal [inch]	1.9
Aantal pixels lange kant	320
Aantal pixels korte kant	170
Pixelkleuren	RGB
Touchscreen
Touchscreen controller	CST816 (SCL: 17, SDA: 18, interrupt: 16, reset: 21)
Touch type	Capacitief
Multi-touch ondersteuning	Nee
Batterijcircuit
Batterij laadchip/SoC	TP4054
Ondersteunde batterij chemie	Li-ion Li-Po
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	500
Instelbare laadstroom	Nee
Protectiecircuit	Nee
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm) USB-C female
IO-connector(en)	JST-SH (compatible) male Pinheader male (2.54mm) USB-C female
Batterijconnector(en)	Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie)
Inhoud verpakking
Inhoud verpakking	1x TTGO T-Display-S3 1x Batterijkabel
