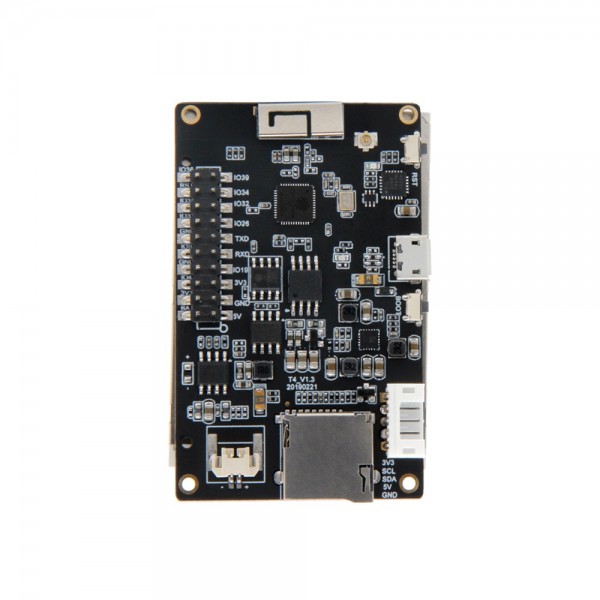

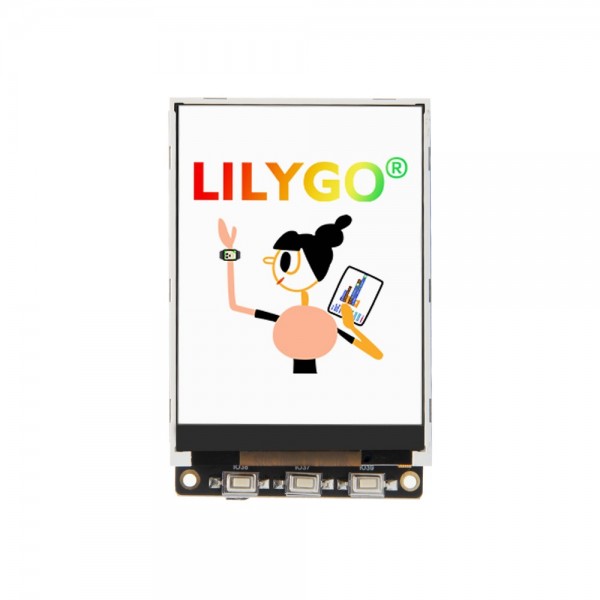

LilyGO T4 V1.3 ESP32 - met 2.4 inch TFT Display
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 005150
€19,75
Excl. BTW: €16,32
De TTGO T4 van LilyGO is een microcontroller gebaseerd op een ESP32 met een ingebouwd 2.2 inch TFT display. Door de USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (micro USB kabel niet meegeleverd).
Zie de volgende pagina voor meer informatie: GitHub
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over LilyGO T4 V1.3 ESP32 - met 2.4 inch TFT Display
Dit product heeft in totaal 1 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, LilyGO T4 V1.3 ESP32 - met 2.4 inch TFT Display
, 005150
, LilyGO TTGO
, Q368
, Batterijlader
, Display
, Microcontroller (MCU)
, Programmeerbare knop(pen)
, SD-kaart adapter
, ADC
, DAC
, GPIO
, I2C
, I2S
, PWM
, SPI
, UART
, USB CDC
, Bluetooth
, Wi-Fi
Specificaties
| Algemeen | |
| Merk | LilyGO TTGO |
| Fabrikant model/SKU | Q368 |
| Model revisie | 1.3 |
| Features | Display Batterijlader SD-kaart adapter Microcontroller (MCU) Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 25 |
| Afmeting X [mm] | 66 |
| Afmeting Y [mm] | 43 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 2 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 5 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC DAC I2C I2S PWM SPI GPIO UART USB CDC |
| Aantal IO-pinnen | 14 |
| Maximaal beschikbare hardware PWM kanalen | 10 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 9 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 1 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | CH9102F |
| Ondersteund SD-kaart formaat | Micro SD |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32 |
| Bluetooth versie | 4.2 |
| Ondersteunde Bluetooth standaard(en) | LE Klassiek |
| Display | |
| Type | TFT |
| Driver | ILI9341 |
| Schermdiagonaal [inch] | 2.4 |
| Aantal pixels lange kant | 320 |
| Aantal pixels korte kant | 240 |
| Pixelkleuren | RGB |
| Batterijcircuit | |
| Batterij laadchip/SoC | IP5306 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 2100 (standaard ~1000mA) |
| Instelbare laadstroom | Ja (via I2C) |
| Protectiecircuit | Nee |
| Connectoren | |
| Voedingsconnector(en) | Micro USB female Pinheader male (2.54mm) JST-PH (compatible) male |
| IO-connector(en) | Pinheader male (2.54mm) JST-PH (compatible) male |
| Batterijconnector(en) | Molex Picoblade (compatible) male |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie) |
| Inhoud verpakking | |

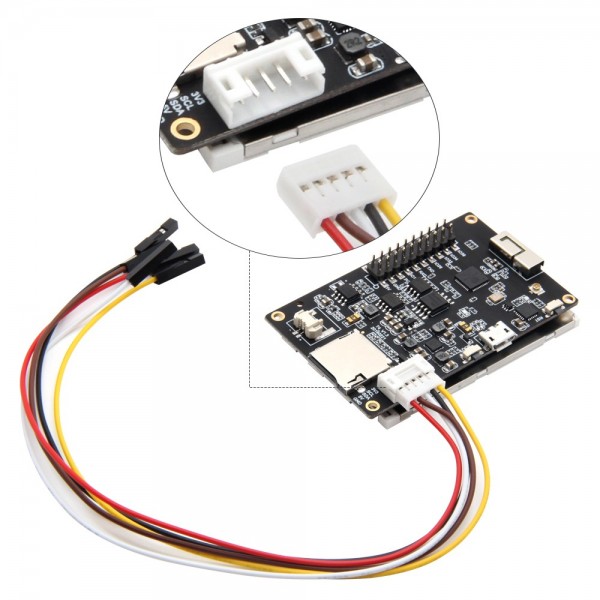

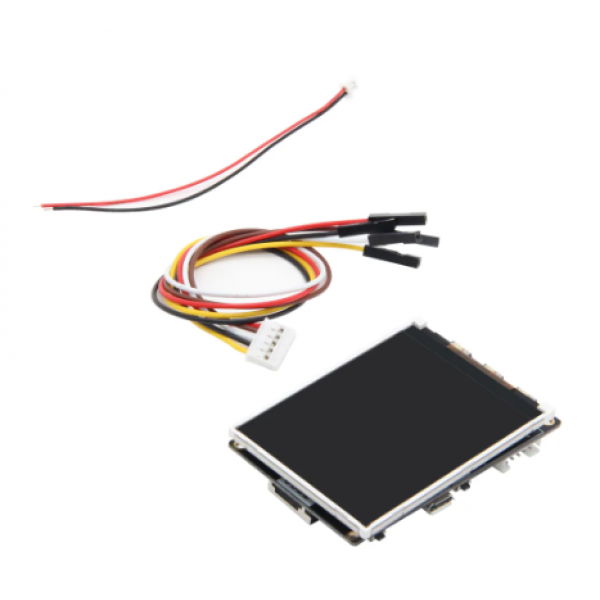

| Inhoud verpakking | 1x T4 board 1x JST-PH (niet helemaal, maar compatible) naar DuPont female kabel 5p 1x Batterij aansluitkabel |
