LilyGO T-Vending - ESP32-S3 - RS485 - T-PCIE
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 005917
€23,00
Excl. BTW: €19,01
Je winkelwagen is leeg!

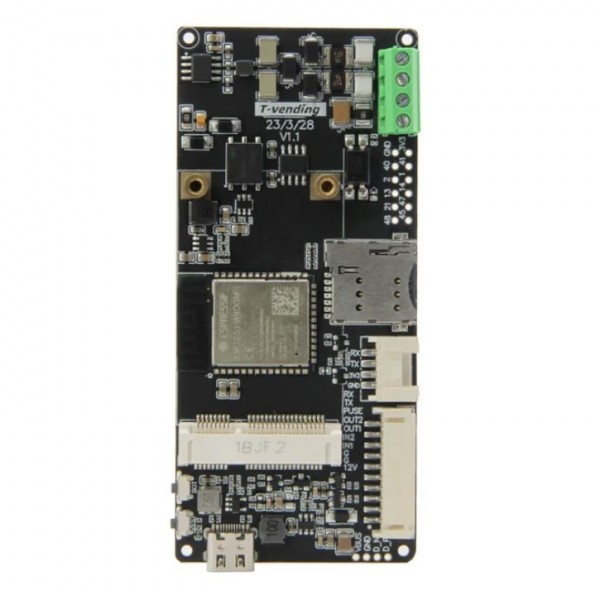

De T-Vending van LilyGO is een microcontroller gebaseerd op een ESP32-S3. Het board heeft een USB-C aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (USB-C kabel niet meegeleverd). Verder heeft het board een RS-485 interface, SIM kaart slot en uitbreidingspoorten. Ook heeft het board een handig PCIe slot waarvoor verschillende uitbreidingsmodules beschikbaar zijn: LilyGO T-PCIE.
Let op: Het PCIe slot is alleen compatible met LilyGO PCIE modules.
Zie de volgende pagina voor meer informatie: GitHub
Dit product heeft in totaal 0 beoordeling(en).
| Algemeen | |
| Merk | LilyGO TTGO |
| Fabrikant model/SKU | H625 |
| Model revisie | V1.2 |
| Features | Microcontroller (MCU) Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 25 |
| Afmeting X [mm] | 100 |
| Afmeting Y [mm] | 45 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 2 |
| Vormfactor | Module (algemeen) |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 |
| Maximale voedingsspanning [V DC] | 24 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC I2C I2S PWM SPI GPIO UART RS485 USB CDC Native USB |
| Geïsoleerde communicatie | Ja (RS485) |
| Aantal IO-pinnen | 18 (pinheader, grove 4p, JST-PH) |
| Maximaal beschikbare hardware PWM kanalen | 8 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 10 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| RS485 chip | MAX13487E |
| Aantal RS485 kanalen | 1 |
| Ondersteund SIM kaart formaat | Micro-SIM (let op: er is een extra PCIE module nodig om hier gebruik van te kunnen maken) |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Connectoren | |
| Voedingsconnector(en) | USB-C female JST-PH (compatible) male |
| IO-connector(en) | USB-C female Schroefterminal Mini PCIe female HY2.0 (Grove) male JST-PH (compatible) male Through hole soldeerpin(nen) (2.00mm) Through hole soldeerpin(nen) (2.54mm) |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Inhoud verpakking | |

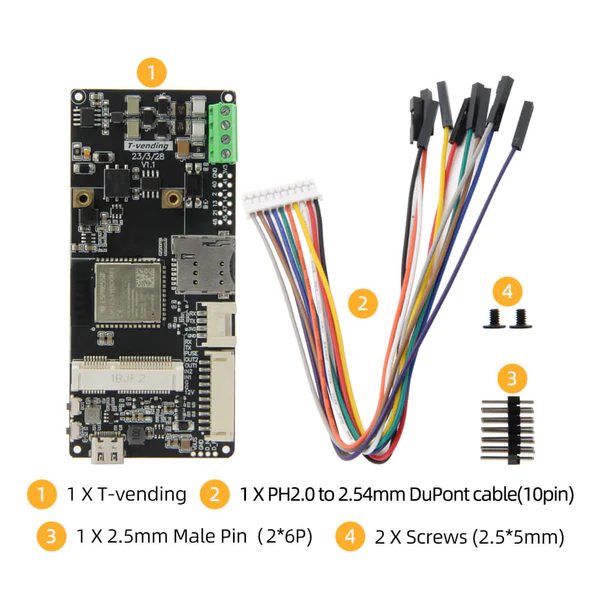

| Inhoud verpakking | 1x T-Vending 1x JST-PH naar DuPont kabel 10p - 20cm 1x Male pinheader 2x6p 2x Boutje voor PCIE montage |
