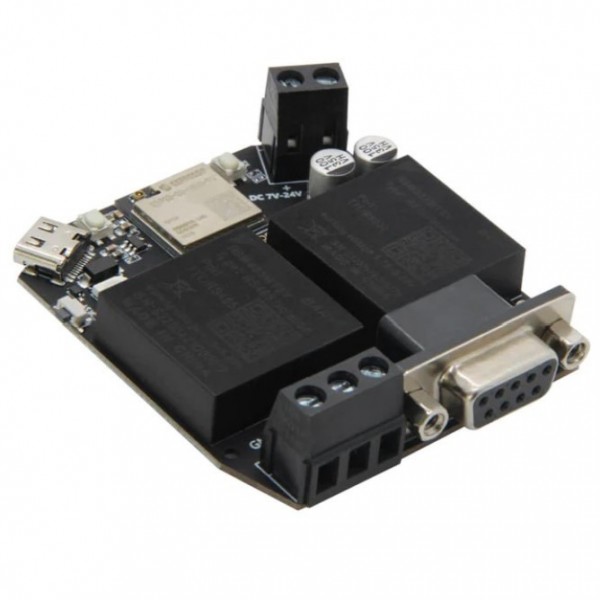

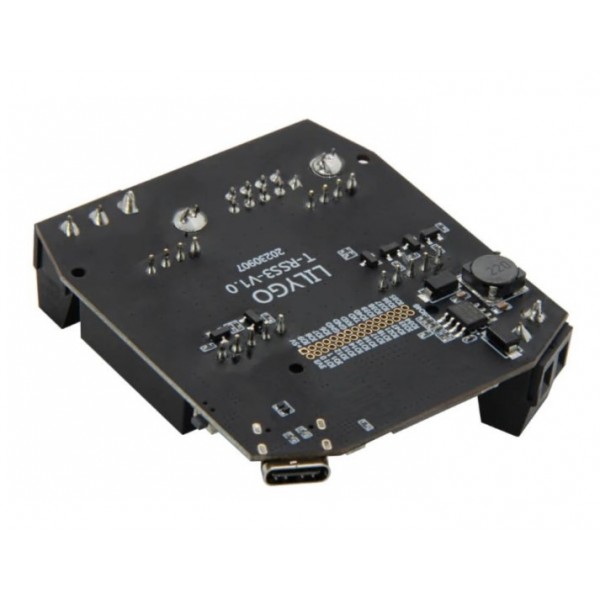

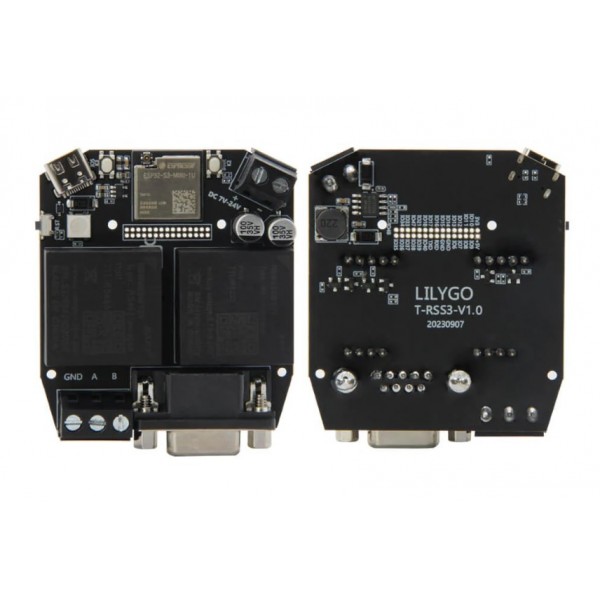

LilyGO T-RSS3 - RS232 - RS485 - ESP32-S3 Development Board

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005870

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€26,00

Excl. BTW: €21,49

Aantal

Toevoegen

Verlanglijst

Nog maar 2 stuks op voorraad

Omschrijving
Beoordelingen

Een development board op basis van een ESP32-S3 met verschillende communicatiemogelijkheden en veel beschikbare IO-pinnen.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO T-RSS3 - RS232 - RS485 - ESP32-S3 Development Board

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: LilyGO T-RSS3 - RS232 - RS485 - ESP32-S3 Development Board , LILYGO-H689 , Met Bluetooth

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	H689
Model revisie	V1.0
Features	Digitale LED(s) Microcontroller (MCU) Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	41
Afmeting X [mm]	62
Afmeting Y [mm]	56
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	2
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (via USB-C) 7 (via schroefterminal)
Maximale voedingsspanning [V DC]	24 (via schroefterminal) 5 (via USB-C)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU
Fabrikant	Espressif
Chipserie	ESP32-S3
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	512
PSRAM [MB]	0
Flash geheugen [MB]	8
EEPROM type	Geëmuleerd
Communicatie

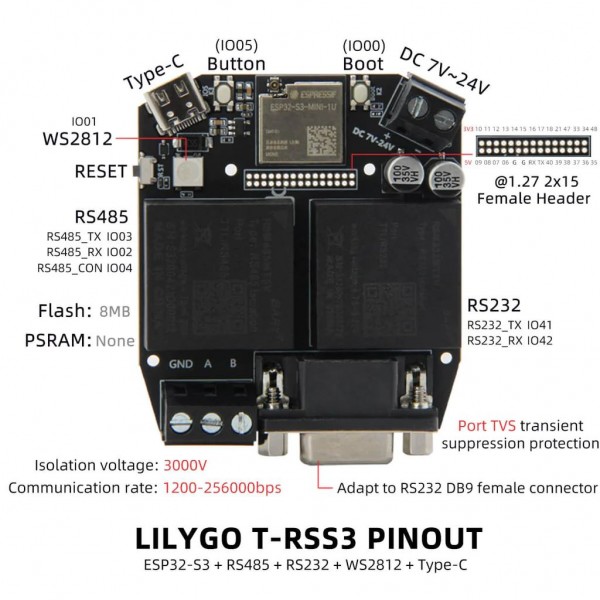

Hardware interface(s)	ADC I2C I2S PWM SPI GPIO UART RS232 RS485 USB CDC Native USB
Geïsoleerde communicatie	Ja (enkel RS232 en RS485)
Aantal IO-pinnen	26
Maximaal beschikbare hardware PWM kanalen	8
Maximaal beschikbare analoge ingangspinnen (ADC)	12
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	Geïntegreerd in microcontroller
RS232 chip	RSM232MT5V
Aantal RS232 kanalen	1
RS485 chip	RSM485MT5V
Aantal RS485 kanalen	1
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32-S3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-S3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE
LED
LED (driver) chip	WS2812C
LED kleur	RGB
Connectoren
Voedingsconnector(en)	USB-C female Schroefterminal
IO-connector(en)	DB9 female USB-C female Schroefterminal Through hole soldeerpin(nen) (1.27mm)
Wi-Fi/Bluetooth antenneconnector	IPEX MHF 4 male
Inhoud verpakking

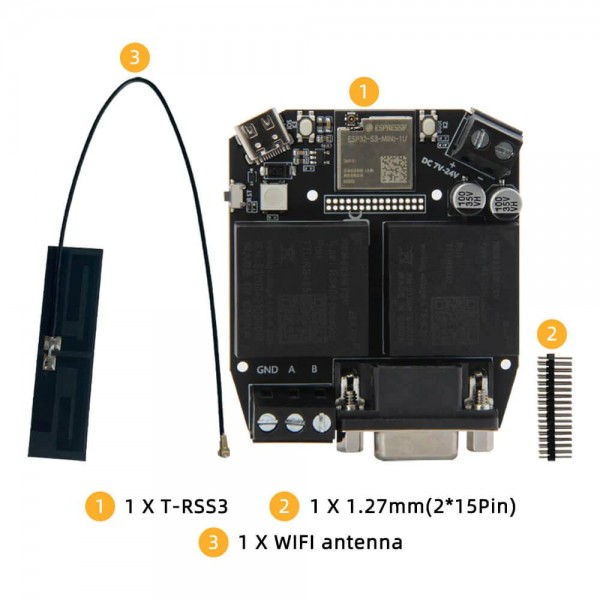

Inhoud verpakking	1x T-RSS3 1x Wi-Fi/Bluetooth antenne met MHF 4 connector 1x Male pinheader 2x15p 1.27mm
