DFRobot Romeo ESP32-S3 Robot Development Board - Wi-Fi en Bluetooth
- Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
- SKU: 007263
€44,75
Excl. BTW: €36,98

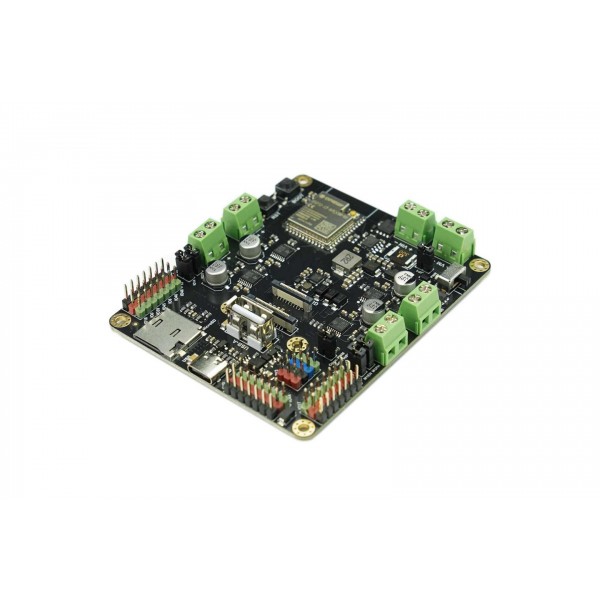

Een development board van DFRobot op basis van een ESP32-S3 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Het board heeft een OV2640 camera waarmee foto's en/of video's gemaakt kunnen worden. Speciaal aan dit board is de ingebouwde DC motor/Solenoïde driver. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth).
Zie de volgende pagina voor meer informatie: Wiki
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over DFRobot Romeo ESP32-S3 Robot Development Board - Wi-Fi en Bluetooth
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
DFRobot Romeo ESP32-S3 Robot Development Board - Wi-Fi en Bluetooth
, DFROBOT-DFR0994
, DC-Motoraansturingen en Drivers
Specificaties
| Algemeen | |
| Merk | DFRobot |
| Fabrikant model/SKU | DFR0994 |
| Minimale bedrijfstemperatuur [°C] | 0 |
| Maximale bedrijfstemperatuur [°C] | 60 |
| Features | Motor driver Camera Microcontroller Spanningsconverter SD-kaart adapter Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 53 |
| Afmeting X [mm] | 90 |
| Afmeting Y [mm] | 75 |
| Montagemogelijkheden | Montagegat(en) |
| Diameter montagegat(en) [mm] | 3.1 |
| Vormfactor | Module (algemeen) |
| Algemene electrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 5 (via USB) 7 (via VIN) |
| Maximale voedingsspanning [V DC] | 24 (via VIN) 5 (via USB) |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 40 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU/SoC | |
| Fabrikant | Espressif |
| Chipserie | ESP32-S3 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 512 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 16 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | I2C I2S SPI Native USB UART PWM ADC GPIO USB CDC |
| Aantal IO-pinnen | 23 (enkel pinheaders) |
| Maximaal beschikbare hardware PWM kanalen | 8 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 12 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 0 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | Geïntegreerd in microcontroller |
| Ondersteund SD-kaart formaat | Micro SD |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Bluetooth |
| Wi-Fi chip/SoC | ESP32-S3 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32-S3 |
| Bluetooth versie | 5.0 |
| Ondersteunde Bluetooth standaard(en) | LE |
| Scanner/camera | |
| Type | Camera |
| Sensor(chip) | OV2640 |
| Lens type | Normaal |
| Aantal pixels lange kant | 1632 |
| Aantal pixels korte kant | 1220 |
| Maximale frame rate [Hz] | 60 (408x403 (CIF)) 30 (818x610 (SVGA)) 15 (1632x1220 (UXGA/SXGA)) |
| Maximale kijkhoek (diagonaal) [°] | 68 |
| Spanningsconverter | |
| Chip/SoC | SCT2650 |
| Type spanningsconverter | Buck |
| Omzetting | DC-DC |
| Schakelmethode | Niet-synchroon |
| Geïsoleerd | Nee |
| Soft start | Ja |
| Type uitgangsspanning | Vast |
| Constante stroom functie | Nee |
| Maximale schakelfrequentie [kHz] | 500 |
| Minimale ingangsspanning [V DC] | 7.0 |
| Maximale ingangsspanning [V DC] | 24 |
| Minimale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsspanning [V DC] | 5 |
| Maximale uitgangsstroom [A] | 2.0 |
| Maximaal uitgangsvermogen [W] | 10 |
| Veiligheidsfeatures | Temperatuur Overspanning (uitgang) |
| Motor driver | |
| Type | Controller |
| Driver chip | DRV8876 |
| Geschikte motor type(s) | DC motor Solenoïde |
| Draairichting | Bidirectioneel |
| Aantal DC-motor kanalen | 4 |
| Minimale motorvoedingsspanning [V DC] | 5 (via VM) |
| Maximale motorvoedingsspanning [V DC] | 24 (via VM) |
| Motorspanning [V DC] | Zelfde als motorvoedingsspanning |
| Maximale continue RMS stroom per fase [A] | 2.5 |
| Maximale piekstroom per fase [A] | 3.5 |
| Maximale (RMS) stroom kanalen gecombineerd [A] | 10 |
| Veiligheidsfeatures | Kortsluiting Temperatuur Onderspanning Te hoge stroom |
| Connectoren | |
| Voedingsconnector(en) | Schroefterminal USB-C female |
| IO-connector(en) | Pinheader male (2.54mm) USB-A female FFC female 18p 0.50mm FFC female 24p 0.50mm |
| Motorconnector(en) | Schroefterminal |
| Ingangsspanningsconnector(en) | Schroefterminal |
| Uitgangsspanningsconnector(en) | Pinheader male (2.54mm) USB-A female |
| Wi-Fi/Bluetooth antenneconnector | IPEX MHF 1/uFL male |
| Inhoud verpakking | |

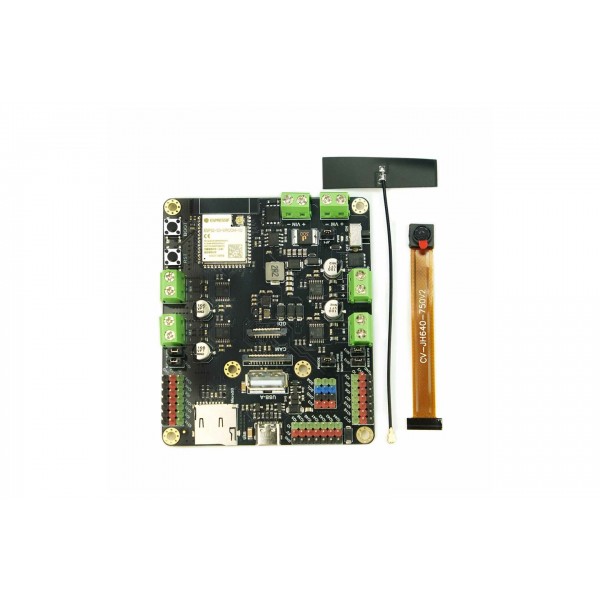

| Inhoud verpakking | 1x Romeo ESP32-S3 1x Camera module 1x Antenne 6x Jumper 2p |
