LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder - zonder GNSS
- Beschikbaarheid: 2-4 Weken
- SKU: 005139
€35,50
Excl. BTW: €29,34

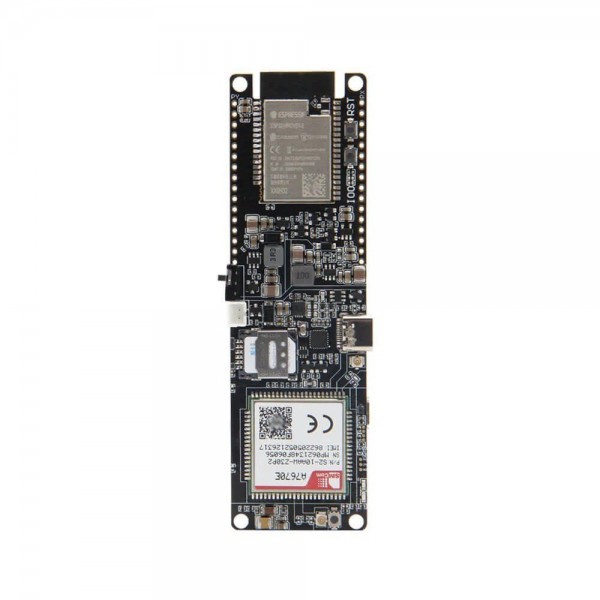

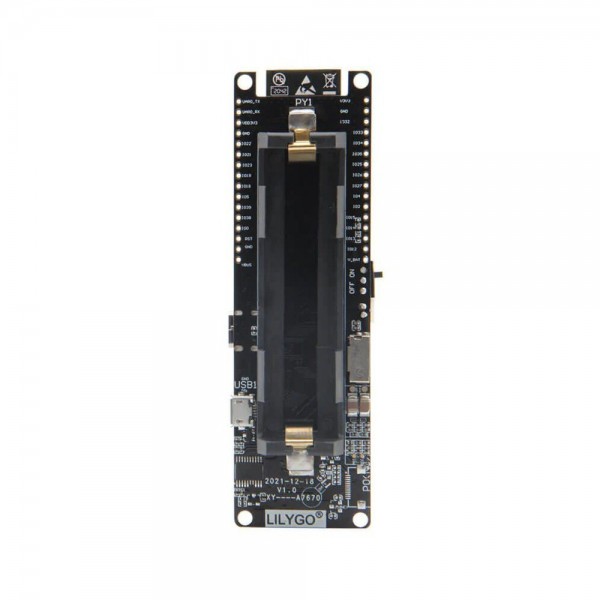

De TTGO T-SIM-A7670E R2 van LilyGO is een microcontroller gebaseerd op een ESP32 met een ingebouwd SIM-A7670E Module. Hiermee beschikt de module over tal van draadloze communicatie mogelijkheden zoals Wi-Fi Bluetooth en LTE. Het board heeft een USB-C aansluiting waarmee hij geprogrammeerd kan worden (USB-C kabel niet mee geleverd). Tevens beschikt de module over een geïntegreerde 18650 batterijhouder (batterij wordt niet meegeleverd).
Let op: Deze versie heeft geen GNSS.
Zie de volgende pagina voor meer informatie: GitHub
Je moet inloggen of registreren om een beoordeling te plaatsen.
Beoordelingen over LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder - zonder GNSS
Dit product heeft in totaal 0 beoordeling(en).
Reporteer deze beoordeling.
Tags:
Microcontroller Boards
, Met Bluetooth
, LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder - zonder GNSS
, 005139
, LilyGO TTGO
, Q195
, Batterij protectiecircuit
, Batterijhouder
, Batterijlader
, Microcontroller (MCU)
, Programmeerbare knop(pen)
, SD-kaart adapter
, USB CDC
, UART
, SPI
, I2S
, PWM
, ADC
, DAC
, GPIO
, I2C
, Bluetooth
, Telecom
, Wi-Fi
Specificaties
| Algemeen | |
| Merk | LilyGO TTGO |
| Fabrikant model/SKU | Q195 |
| Model revisie | V1.4 |
| Features | Batterijlader Batterijhouder SD-kaart adapter Microcontroller (MCU) Batterij protectiecircuit Programmeerbare knop(pen) |
| Algemene fysieke kenmerken | |
| Hoofdkleur | Zwart |
| Gewicht [g] | 28 |

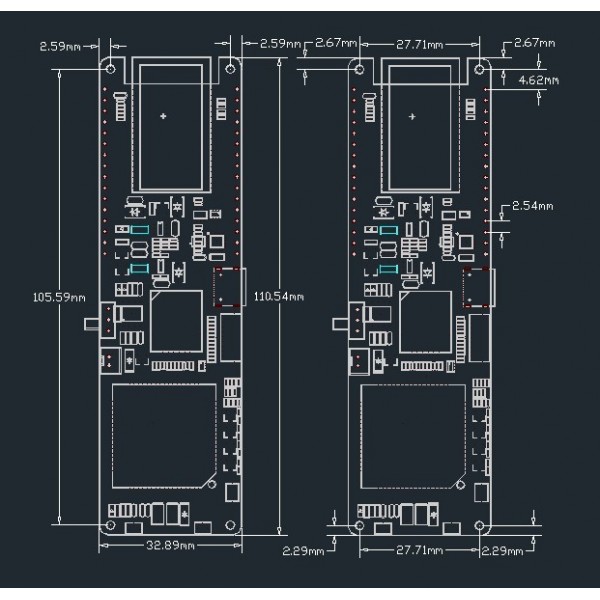

| Afmeting X [mm] | 111 |
| Afmeting Y [mm] | 33 |
| Montagemogelijkheden | Montagegat(en) |
| Vormfactor | Module (algemeen) T-SIM layout/shield |
| Algemene elektrische eigenschappen | |
| Minimale voedingsspanning [V DC] | 4.4 |
| Maximale voedingsspanning [V DC] | 6 |
| Minimale IO-pin ingangsspanning [V] | 3.3 |
| Maximale IO-pin ingangsspanning [V] | 3.3 |
| IO-pin uitgangsspanning [V] | 3.3 |
| Maximale IO-pin source stroom [mA] | 20 |
| Maximale IO-pin sink stroom [mA] | 28 |
| MCU | |
| Fabrikant | Espressif |
| Chipserie | ESP32 |
| Maximale klokfrequentie [MHz] | 240 |
| Aantal cores | 2 |
| Intern geheugen | |
| SRAM [KB] | 520 |
| PSRAM [MB] | 8 |
| Flash geheugen [MB] | 4 |
| EEPROM type | Geëmuleerd |
| Communicatie | |
| Hardware interface(s) | ADC DAC I2C I2S PWM SPI GPIO UART USB CDC |

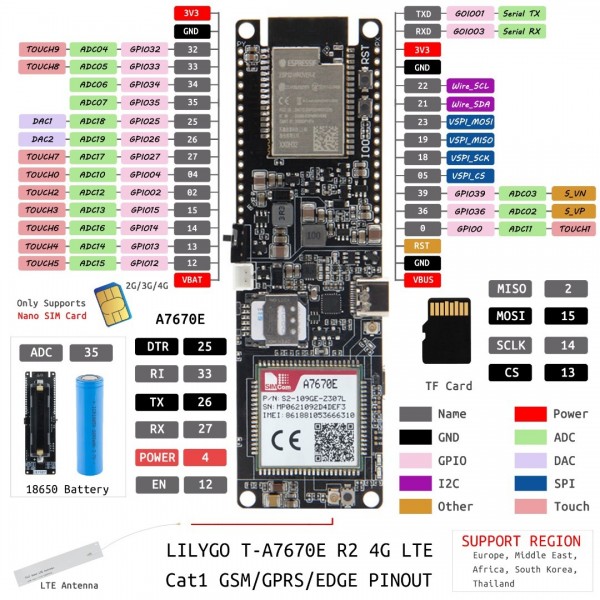

| Aantal IO-pinnen | 24 |
| Maximaal beschikbare hardware PWM kanalen | 16 |
| Maximaal beschikbare analoge ingangspinnen (ADC) | 16 |
| Maximaal beschikbare analoge uitgangspinnen (DAC) | 2 |
| Maximaal beschikbare hardware UART interfaces | 3 |
| Maximaal beschikbare hardware I2C interfaces | 2 |
| Maximaal beschikbare hardware SPI interfaces | 2 |
| USB naar serieel converter | CH9102F |
| Ondersteund SD-kaart formaat | Micro SD |
| Ondersteund SIM kaart formaat | Nano-SIM |
| Draadloze communicatie | |
| Interface(s) | Wi-Fi Telecom Bluetooth |
| Wi-Fi chip/SoC | ESP32 |
| Wi-Fi frequentie [GHz] | 2.4 |
| Bluetooth chip/SoC | ESP32 |
| Bluetooth versie | 4.2 |
| Ondersteunde Bluetooth standaard(en) | LE Klassiek |
| Telecom chip/SoC | A7670E |
| Ondersteunde telecom netwerken | 2G 4G (LTE CAT 1) |
| Ondersteunde 2G banden | 900MHz 1800MHz |
| Ondersteunde 4G banden | B1, B3, B5, B7, B8, B20 |
| Batterijcircuit | |
| Batterij laadchip/SoC | CN3065 |
| Ondersteunde batterij chemie | Li-Po Li-ion |
| Maximale laadspanning [V] | 4.2 |
| Maximale laadstroom [mA] | 600 |
| Instelbare laadstroom | Nee |
| Protectiecircuit | Ja |
| Veiligheidsfeatures | Polariteit Overspanning Onderspanning Te hoge stroom |
| Onderspanning detectie (UVP) [V] | 2.40 |
| Batterijhouder | |
| Geschikte batterijvormfactor | 18650 |
| Geschikte anode vorm | Flat top Button top |
| Geschikt aantal batterijen | 1 |
| Connectoren | |
| Voedingsconnector(en) | USB-C female JST-PH (compatible) male Through hole soldeerpin(nen) (2.54mm) |
| IO-connector(en) | USB-C female Through hole soldeerpin(nen) (2.54mm) |
| Wi-Fi/Bluetooth antenneconnector | Ingebouwde antenne |
| Telecom antenneconnector | IPEX MHF 1/uFL male |
| Inhoud verpakking | |

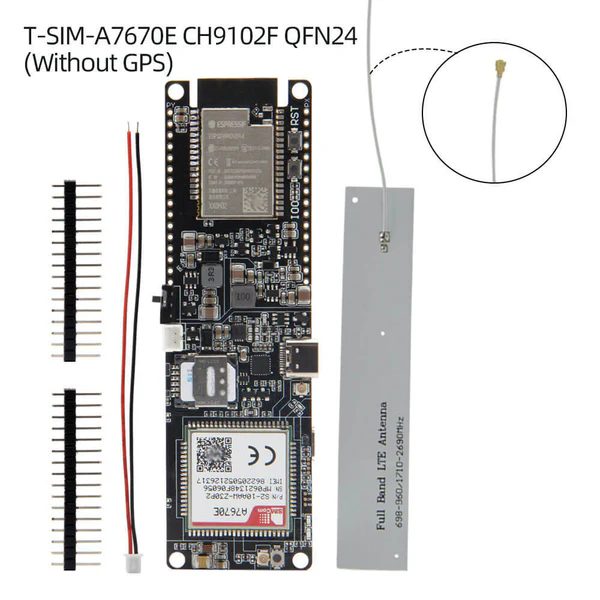

| Inhoud verpakking | 1x T-SIM-A7670E 1x LTE antenne 1x JST-PH female kabel 2x Male pinheader 16p |
