LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005034

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€42,00

Excl. BTW: €34,71

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Omschrijving
Beoordelingen

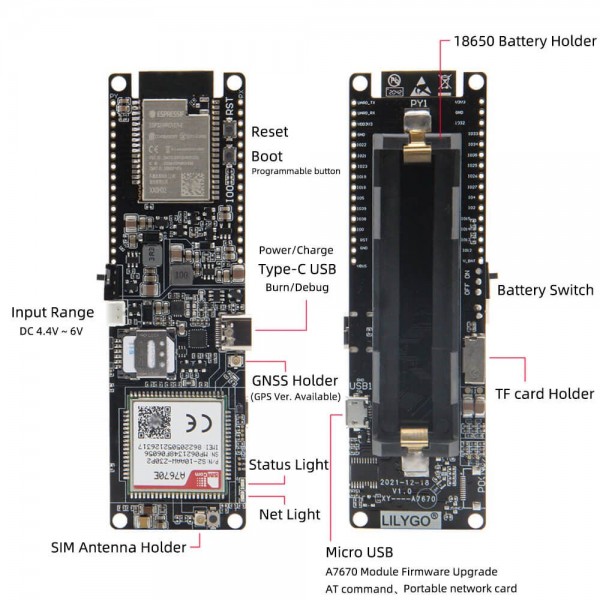

De TTGO T-SIM-A7670E R2 van LilyGO is een microcontroller gebaseerd op een ESP32 met een ingebouwd SIM-A7670E Module. Hiermee beschikt de module over tal van draadloze communicatie mogelijkheden zoals GNSS (GPS), Wi-Fi Bluetooth en LTE. Het board heeft een USB-C aansluiting waarmee hij geprogrammeerd kan worden (USB-C kabel niet mee geleverd). Tevens beschikt de module over een geïntegreerde 18650 batterijhouder (batterij wordt niet meegeleverd).

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: LilyGO TTGO T-SIM-A7670E R2 ESP32 - ESP32-WROVER - met 18650 Batterijhouder , LILYGO-Q334 , Met Wi-Fi

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	Q334
Model revisie	V1.4
Features	Batterijlader Microcontroller (MCU) SD-kaart adapter Batterijhouder Batterij protectiecircuit Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	28

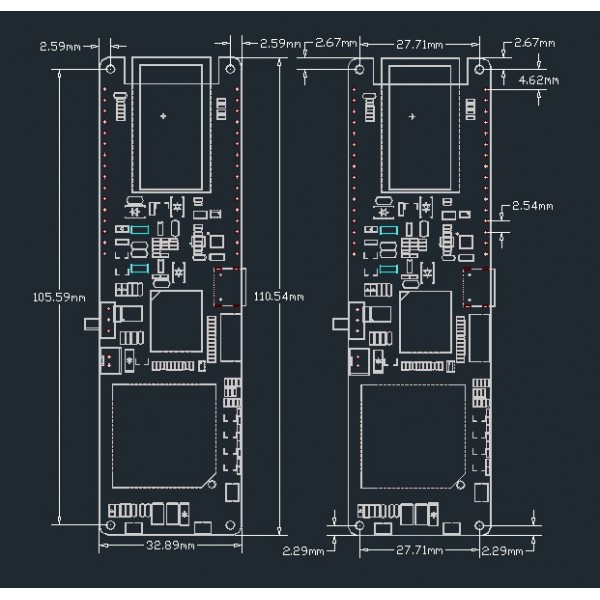

Afmeting X [mm]	111
Afmeting Y [mm]	33
Montagemogelijkheden	Montagegat(en)
Vormfactor	Module (algemeen) T-SIM layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	4.4 (lager mogelijk via batterij)
Maximale voedingsspanning [V DC]	6
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	20
Maximale IO-pin sink stroom [mA]	28
MCU
Fabrikant	Espressif
Chipserie	ESP32
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	520
PSRAM [MB]	8
Flash geheugen [MB]	4
EEPROM type	Geëmuleerd
Communicatie

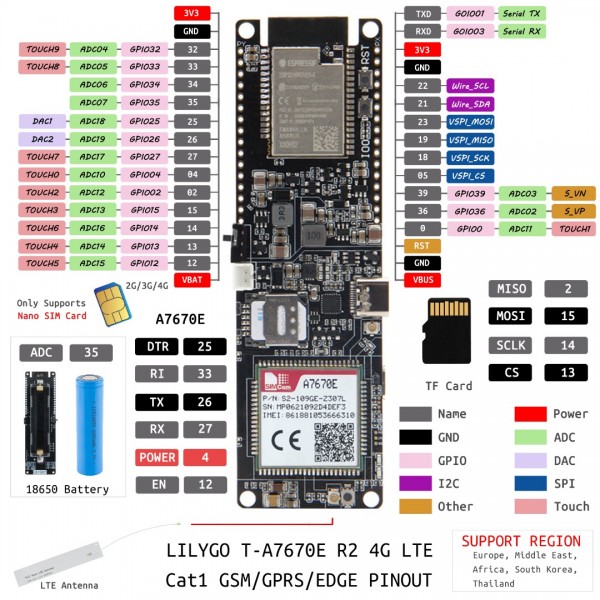

Hardware interface(s)	I2C I2S SPI UART PWM ADC DAC GPIO USB CDC
Aantal IO-pinnen	24
Maximaal beschikbare hardware PWM kanalen	16
Maximaal beschikbare analoge ingangspinnen (ADC)	16
Maximaal beschikbare analoge uitgangspinnen (DAC)	2
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	CH9102F
Ondersteund SD-kaart formaat	Micro SD
Ondersteund SIM kaart formaat	Nano-SIM
Draadloze communicatie
Interface(s)	GNSS Wi-Fi Bluetooth Telecom
Wi-Fi chip/SoC	ESP32
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32
Bluetooth versie	4.2
Ondersteunde Bluetooth standaard(en)	LE Klassiek
GNSS chip/SoC	A7670E
Ondersteunde GNSS systemen	GPS Beidou GLONASS
Maximale GNSS positienauwkeurigheid [m]	2.5
Maximale GNSS updatesnelheid [Hz]	10
Telecom chip/SoC	A7670E
Ondersteunde telecom netwerken	2G 4G (LTE CAT 1)
Ondersteunde 2G banden	900MHz 1800MHz
Ondersteunde 4G banden	B1, B3, B5, B7, B8, B20
Batterijcircuit
Batterij laadchip/SoC	CN3065
Ondersteunde batterij chemie	Li-ion Li-Po
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	600
Instelbare laadstroom	Nee
Protectiecircuit	Ja
Veiligheidsfeatures	Overspanning Te hoge stroom Polariteit Onderspanning
Onderspanning detectie (UVP) [V]	2.40
Batterijhouder
Geschikte batterijvormfactor	18650
Geschikte anode vorm	Button top Flat top
Geschikt aantal batterijen	1
Connectoren
Voedingsconnector(en)	JST-PH (compatible) male Through hole soldeerpin(nen) (2.54mm) USB-C female
IO-connector(en)	Through hole soldeerpin(nen) (2.54mm) USB-C female
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne
Telecom antenneconnector	IPEX MHF 1/uFL male
GNSS antenneconnector	IPEX MHF 1/uFL male
Inhoud verpakking
Inhoud verpakking	1x T-SIM-A7670E 1x LTE antenne 1x GPS antenne 1x JST-PH female kabel 2x Male pinheader 16p
