Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz

Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz
Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz
Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz
Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz
Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007681
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€21,00
Excl. BTW: €17,36
10 of meer €20,90
20 of meer €20,80
50 of meer €20,70
100 of meer €20,50
Toevoegen
Verlanglijst

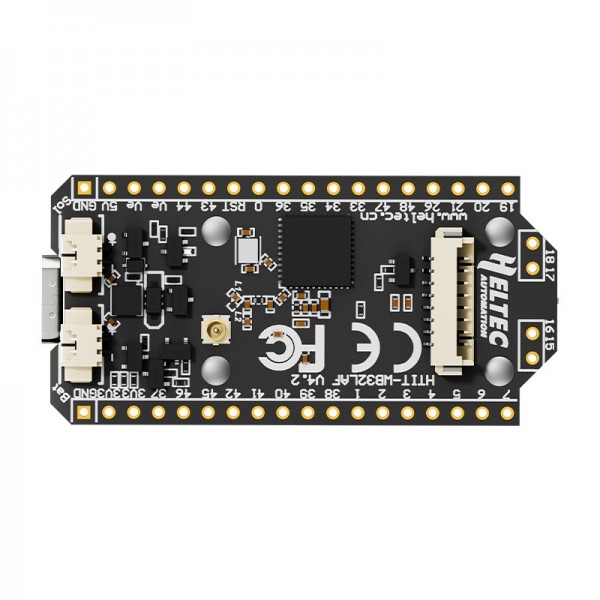

Een development board van Heltec op basis van een ESP32-S3 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces (o.a. Wi-Fi/Bluetooth/LoRa). Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.

Vergeleken met de V3 bevat deze versie upgrades zoals opladen via zonnepaneel en meer geheugen.

Let op: Niet in alle landen is het zenden van LoRa signalen op 868MHz met een vermogen van 28dBm (630mW, maximum van deze module) toegestaan. In Nederland ligt dit maximum bijvoorbeeld op 14dBm (25mW) rond de 868MHz (met uitzondering tussen 869.40 - 869.65MHz welke maximaal 27dBm (500mW) mag zijn). Stel het maximale zendvermogen daarom zodanig in dat deze voldoet aan de lokale wet- en regelgeving.

Zie de volgende pagina voor meer informatie: Wiki

Zie de volgende pagina voor meer informatie: Fabrikant pagina

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz

Dit product heeft in totaal 0 beoordeling(en).

Tags: Microcontroller Boards , Met Bluetooth , Heltec Wi-Fi LoRa 32 V4 - ESP32-S3 - SX1262 868MHz , 007681 , Heltec , HTIT-WB32LAF , Batterijlader , Microcontroller (MCU) , Programmeerbare knop(pen) , I2C , I2S , SPI , Native USB , UART , PWM , ADC , GPIO , USB CDC , Wi-Fi , Bluetooth , LoRa

Specificaties

Algemeen
Merk Heltec
Fabrikant model/SKU HTIT-WB32LAF
Model revisie V4.2
Minimale bedrijfstemperatuur [°C] -20
Maximale bedrijfstemperatuur [°C] 70
Features Batterijlader
Microcontroller (MCU)
Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 8
Afmeting X [mm] 52
Afmeting Y [mm] 25
Vormfactor Module (algemeen)
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 4.7
Maximale voedingsspanning [V DC] 6
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
Maximale IO-pin sink stroom [mA] 28
MCU
Fabrikant Espressif
Chipserie ESP32-S3
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 2
Flash geheugen [MB] 16
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) ADC
I2C
I2S
PWM
SPI
GPIO
UART
USB CDC
Native USB
Beschikbare GPIO pinnen 0, 1, 2, 3, 4, 5, 6, 7, 15, 16, 17, 18, 19, 20, 21, 26, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48
Aantal IO-pinnen 32
Maximaal beschikbare hardware PWM kanalen 20
Maximaal beschikbare analoge ingangspinnen (ADC) 13
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 3
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 2
USB naar serieel converter Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s) LoRa
Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
LoRa chip/SoC SX1262
LoRa frequentie [MHz] 868
Batterijcircuit
Batterij laadchip/SoC CN3165
Ondersteunde batterij chemie Li-Po
Li-ion
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 540
Instelbare laadstroom Nee
Protectiecircuit Nee
Connectoren
Voedingsconnector(en) USB-C female
Through hole soldeerpin(nen) (2.54mm)
IO-connector(en) USB-C female
Molex Picoblade (compatible) male
Through hole soldeerpin(nen) (2.54mm)
Batterijconnector(en) Molex Picoblade (compatible) male
Zonnepaneelconnector(en) Molex Picoblade (compatible) male
Wi-Fi/Bluetooth antenneconnector IPEX MHF 1/uFL male
LoRa antenneconnector IPEX MHF 1/uFL male
Inhoud verpakking
Inhoud verpakking 1x Wi-Fi LoRa 32 V4 board
2x Male pinheader 18p
2x Male pinheader 2p
1x IPEX LoRa antenne
2x Molex Picoblade compatible kabel
