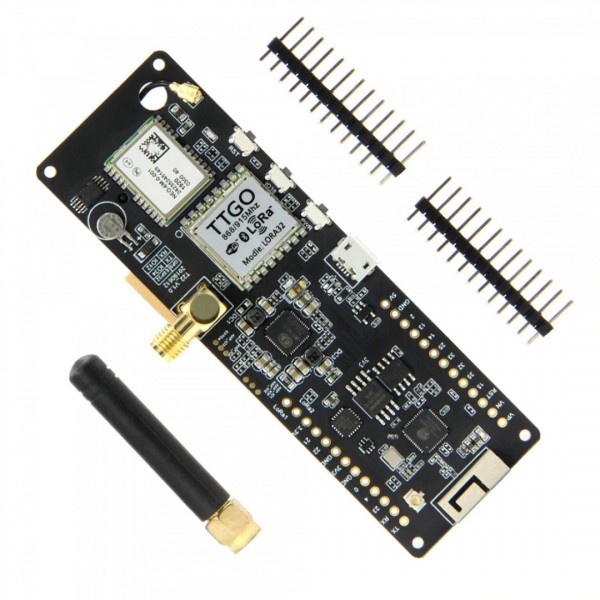

LilyGO T-Beam V1.2 AXP2101- LoRa 868MHz - NEO-6M GNSS - ESP32

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005706

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€34,75

Excl. BTW: €28,72

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

Omschrijving
Beoordelingen

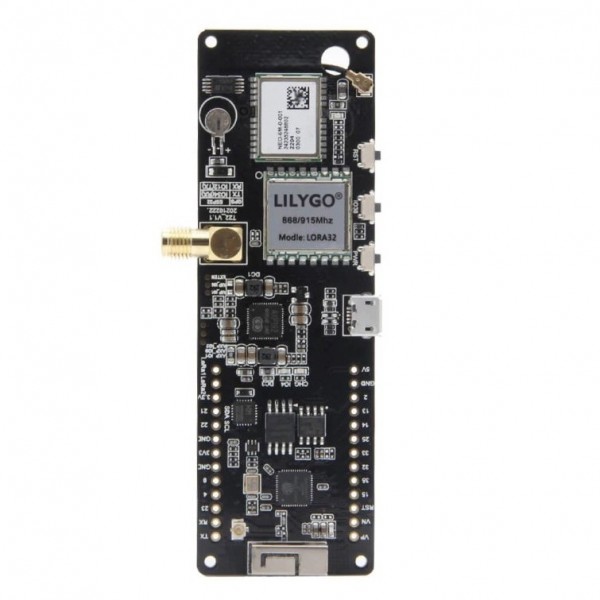

De T-Beam van LilyGO is een microcontroller gebaseerd op een ESP32 met onder andere een ingebouwde LoRa chip en een GNSS module. Door de USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (micro USB kabel niet meegeleverd).

De T-Beam ook o.a. gebruikt worden met de SoftRF software: SoftRF ESP32.
Om het board met de Arduino IDE te programmeren selecteer dan de 'ESP32 Dev Module' in de board manager.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO T-Beam V1.2 AXP2101- LoRa 868MHz - NEO-6M GNSS - ESP32

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: LilyGO T-Beam V1.2 AXP2101- LoRa 868MHz - NEO-6M GNSS - ESP32 , LILYGO-Q389 , Met Bluetooth

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	Q389
Model revisie	V1.2
Features	Batterijlader Microcontroller Batterijhouder Batterij protectiecircuit RTC Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	30

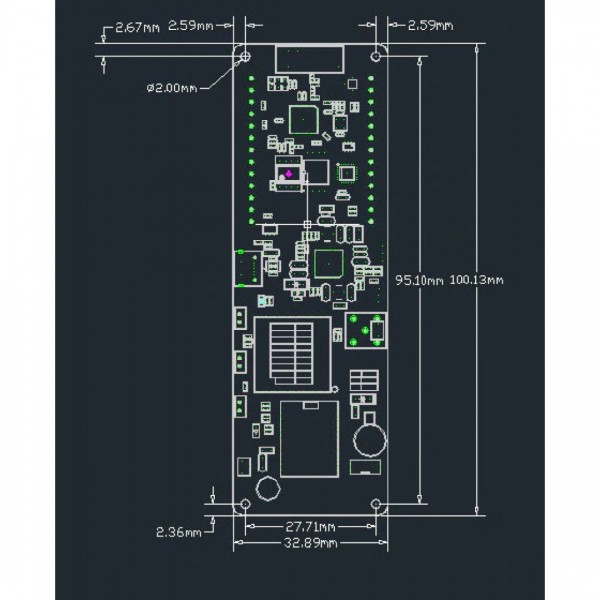

Afmeting X [mm]	100
Afmeting Y [mm]	33
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	2
Vormfactor	Module (algemeen) T-Beam layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	20
Maximale IO-pin sink stroom [mA]	28
MCU/SoC
Fabrikant	Espressif
Chipserie	ESP32
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	520
PSRAM [MB]	8
Flash geheugen [MB]	4
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	I2C I2S SPI UART PWM ADC DAC GPIO USB CDC
Aantal IO-pinnen	17
Maximaal beschikbare hardware PWM kanalen	14
Maximaal beschikbare analoge ingangspinnen (ADC)	12
Maximaal beschikbare analoge uitgangspinnen (DAC)	1
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	CH9102F
Draadloze communicatie
Interface(s)	GNSS Wi-Fi Bluetooth LoRa
Wi-Fi chip/SoC	ESP32
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32
Bluetooth versie	4.2
Ondersteunde Bluetooth standaard(en)	LE Klassiek
GNSS chip/SoC	NEO-6M
Ondersteunde GNSS systemen	GPS
Maximale GNSS positienauwkeurigheid [m]	2.0
Maximale GNSS updatesnelheid [Hz]	1
LoRa chip/SoC	SX1276
LoRa frequentie [MHz]	868
RTC
RTC chip	NEO-6M
Back-up batterij/condensator	Ja
Batterijcircuit
Batterij laadchip/SoC	AXP2101
Ondersteunde batterij chemie	Li-ion Li-Po
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	1000
Instelbare laadstroom	Ja
Protectiecircuit	Ja
Veiligheidsfeatures	Te hoge stroom Polariteit Onderspanning
Onderspanning detectie (UVP) [V]	2.40

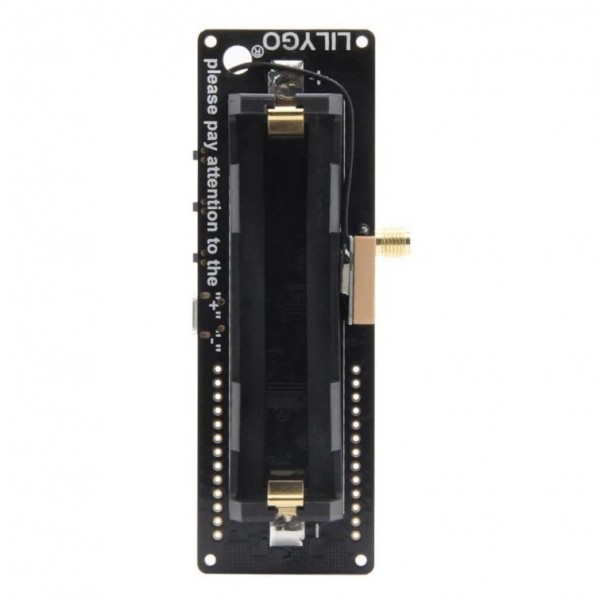

Batterijhouder
Geschikte batterijvormfactor	18650
Geschikte anode vorm	Button top Flat top
Geschikt aantal batterijen	1
Connectoren
Voedingsconnector(en)	Through hole soldeerpin(nen) (2.54mm) Micro USB female
IO-connector(en)	Through hole soldeerpin(nen) (2.54mm) Micro USB female
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie)
LoRa antenneconnector	IPEX MHF 1/uFL male
GNSS antenneconnector	IPEX MHF 1/uFL male
Inhoud verpakking
Inhoud verpakking	1x T-Beam 1x LoRa SMA antenne 1x uFL naar SMA adapter set 1x GNSS antenne (voorgemonteerd) 2x Male pinheader 13p
