ESP32-H2 SuperMini Development Board

Nieuw

ESP32-H2 SuperMini Development Board

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 007222

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€6,25

Excl. BTW: €5,17

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Een development board van Nologo op basis van een ESP32-H2 microcontroller van Espressif. Door de ingebouwde USB connector is deze gemakkelijk te programmeren. Voor extra connectiviteit heeft het board meerdere draadloze communicatie interfaces. Tot slot heeft het board een batterij aansluiting waar een Li-Po/Li-ion batterij (niet meegeleverd) op aangesloten kan worden, welke via het board ook opgeladen kan worden.

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over ESP32-H2 SuperMini Development Board

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

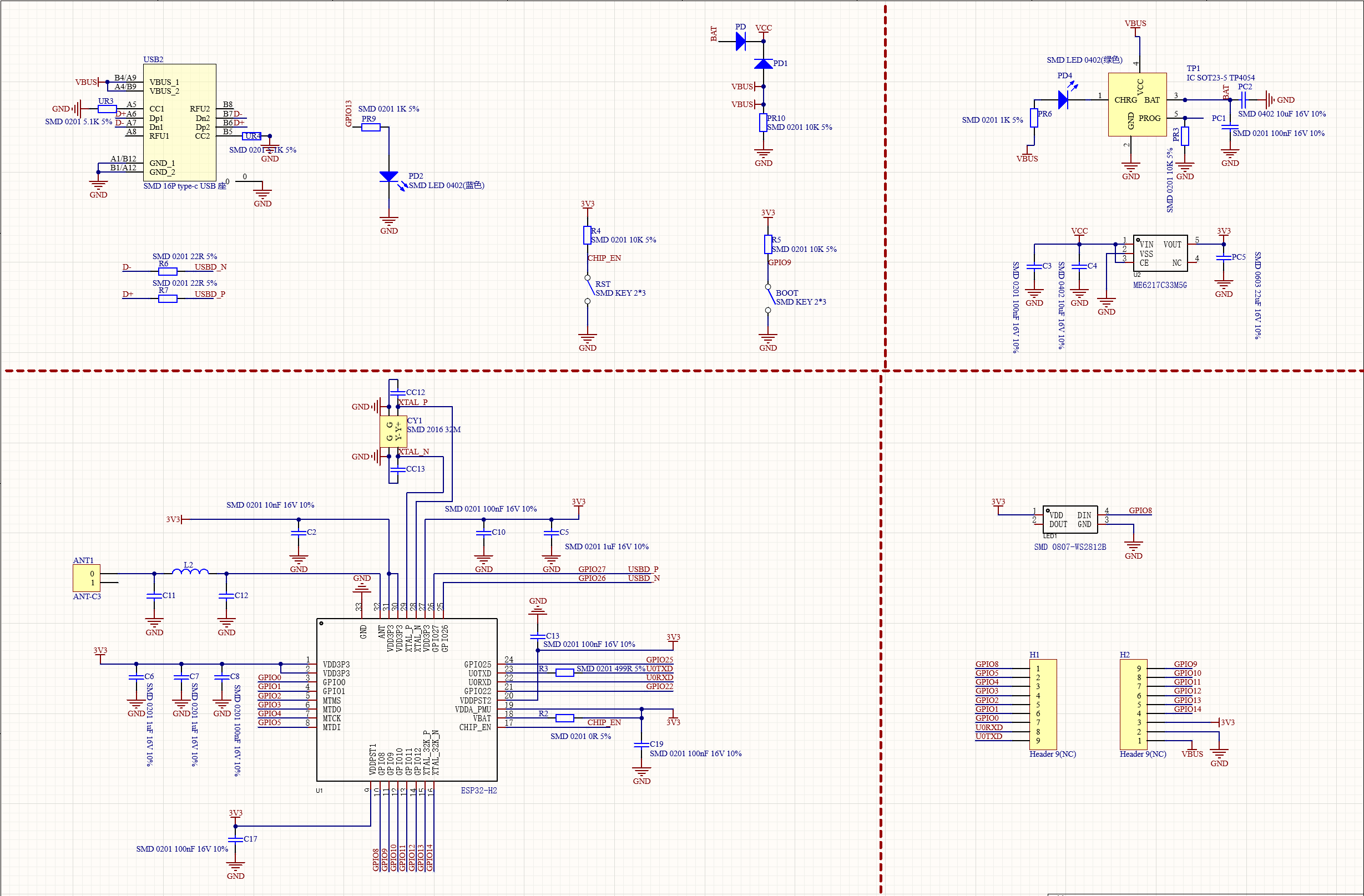

Schematisch diagram: 007222_esp32-h2-supermini-development-board-schematic.png

Tags: ESP32-H2 SuperMini Development Board , ESP32H2SM , Met Bluetooth

Specificaties

Algemeen
Merk	Nologo
Features	Batterijlader Digitale LED(s) Microcontroller (MCU) Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	2
Afmeting X [mm]	24
Afmeting Y [mm]	18
Montagemogelijkheden	SMT
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU
Fabrikant	Espressif
Chipserie	ESP32-H2
Maximale klokfrequentie [MHz]	96
Aantal cores	1
Intern geheugen
SRAM [KB]	320
PSRAM [MB]	0
Flash geheugen [MB]	4
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	ADC I2C I2S PWM SPI GPIO UART USB CDC Comparator

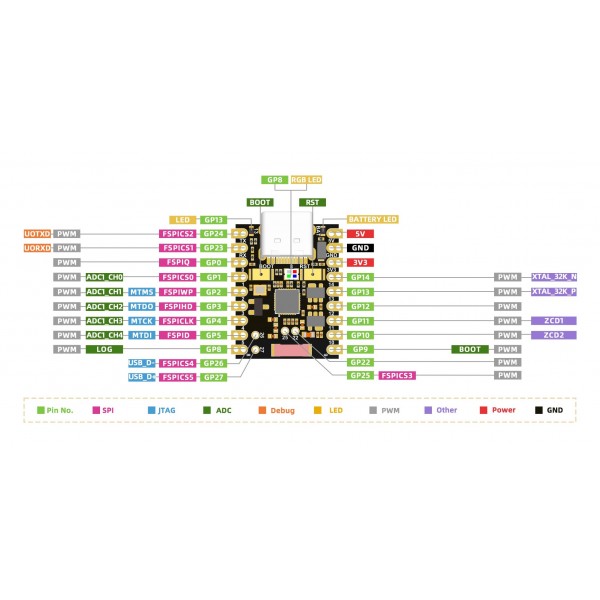

Beschikbare GPIO pinnen	0, 1, 2, 3, 4, 5, 8, 9, 10, 11, 12, 13, 14, 22, 23, 24, 25, 26, 27
Aantal IO-pinnen	19
Maximaal beschikbare hardware PWM kanalen	12
Maximaal beschikbare analoge ingangspinnen (ADC)	5
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	2
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	1
USB naar serieel converter	Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s)	Thread Zigbee Bluetooth
Bluetooth chip/SoC	ESP32-H2
Bluetooth versie	5.3
Ondersteunde Bluetooth standaard(en)	LE
Zigbee chip/SoC	ESP32-H2
Zigbee frequentie [GHz]	2.4
Thread chip/SoC	ESP32-H2
LED
LED (driver) chip	WS2812B
LED kleur	RGB
Batterijcircuit
Batterij laadchip/SoC	TP4054
Ondersteunde batterij chemie	Li-Po Li-ion
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	100
Instelbare laadstroom	Nee
Protectiecircuit	Nee
Connectoren
Voedingsconnector(en)	USB-C female Soldeerpin(nen) (SMT) Through hole soldeerpin(nen) (2.54mm)
IO-connector(en)	USB-C female Soldeerpad(s) Soldeerpin(nen) (SMT) Through hole soldeerpin(nen) (2.54mm)
Batterijconnector(en)	Draadsoldeerpin(nen)/pad(s)
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne
Zigbee/Thread antenneconnector	Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking	1x Development board 2x Male pinheader 9p
