ATtiny88 Nano V3.0 - Compatible

De ATtiny88 Nano V3.0 is een compatible en goedkopere variant van de Arduino Nano V3.0. Deze variant is gebaseerd op de ATtiny88 Microcontroller chip. De module bevat een Micro USB aansluiting waarmee de ATtiny geprogrammeerd en gevoed kan worden. Gewoonlijk gebruiken Nano bordjes bijvoorbeeld een CH340 chip voor het converteren van USB naar Serieel, maar de ATtiny88 microcontroller heeft dit ingebouwd.

Specificaties:

• Microcontroller: ATtiny88
  • 8KB Flash
  • 512B SRAM
  • 64B EEPROM
• Micro USB aansluiting voor programmeren
• Ingangsspanning (VIN pin): 7V - 12V DC
• I/O pin spanning: 5V
• Digitale I/O Pinnen: 26 (waarvan 2 PWM)
• Analoge ingangen: 8

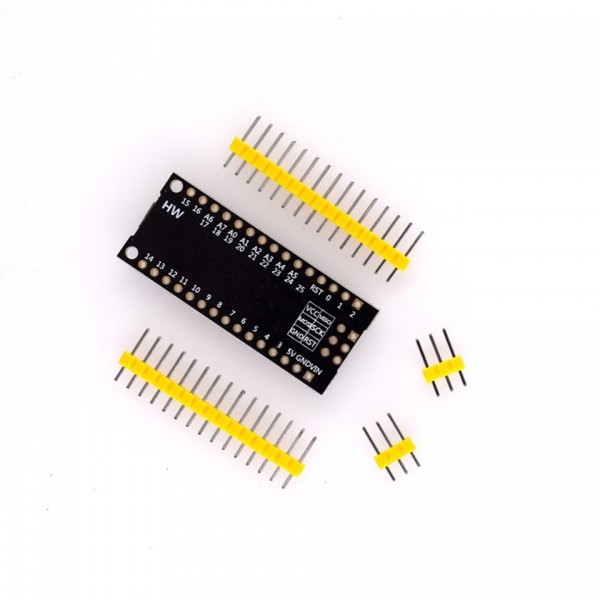

• Pinout: Zie afbeelding

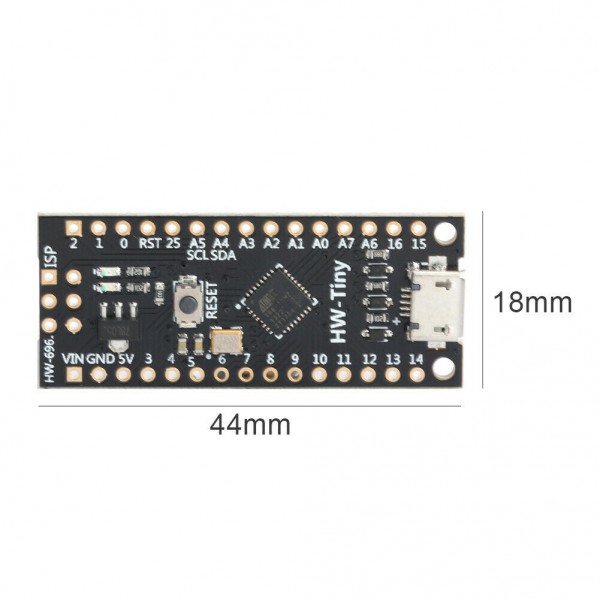

• Afmetingen PCB: Zie afbeelding

Inhoud verpakking:

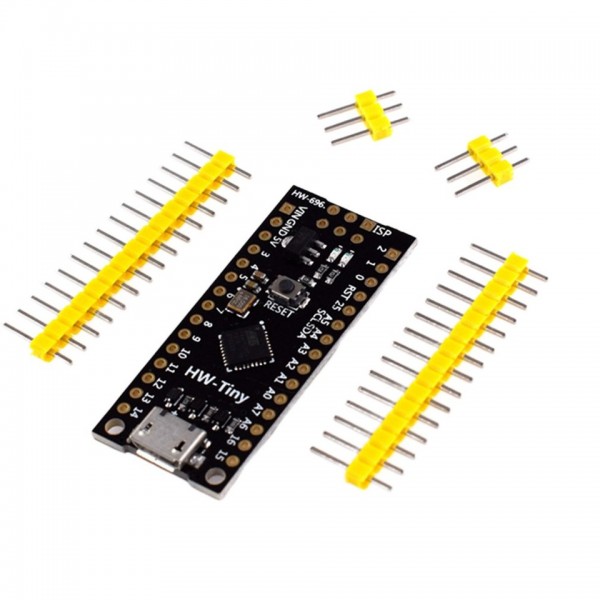

• 1x HW-696 ATtiny88 Nano V3.0
• Male headers

Voor meer informatie over het programmeren van de ATtiny, bekijk deze pagina: ATtiny.

Voor het programmeren met een Linux computer, zie de volgende pagina: MH-ET LIVE Tiny88 (16.0MHz)

Let op: Micro USB kabel niet meegeleverd.
