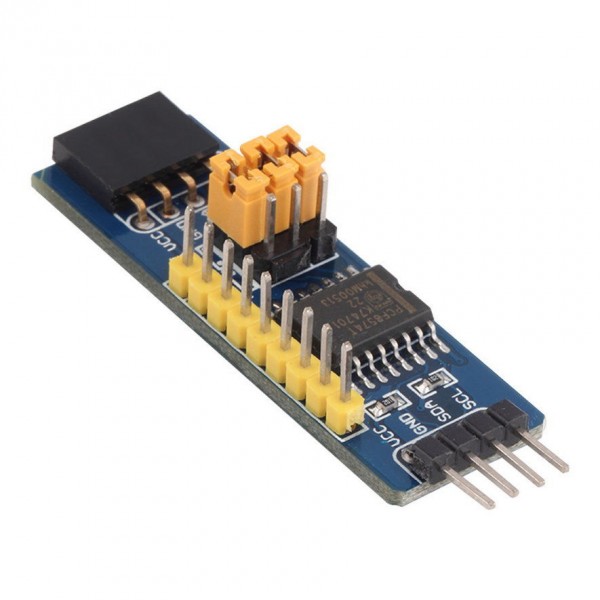

PCF8574 I2C IO Expander

Heb je te weinig IO pinnen, maar wel een I2C bus tot je beschikking? Dan kan je deze module gebruiken om meer (standaard) pinnen te creëren.
De PCF8574 werkt op zowel 3.3V als 5V. (output gelijk aan ingangsspanning)

Specificaties:

• Spanning: 2.5 - 6V DC
• Jumpers aanwezig om I2C adres in te stellen
• 8 extra pinnen per module
• Pin kan als input en output gebruikt worden
• Pull-up weerstanden voor I2C bus reeds aanwezig
• Mogelijk om meerdere module aan elkaar te koppelen voor meer pinnen(tot 8 modules*)
• Chip: PCF8574(T) of PCF8574A(T) ("A" versie heeft een andere I2C adres!)

Zie de datasheet voor meer informatie: PCF8574/PCF8574A

Zie deze pagina voor de library en uitleg voor Arduino: A class for PCF8574

Let op: Voor hoge uitgangssignalen die 10μA of hoger trekken is een externe pull-up weerstand vereist. Lage uitgangssignalen vereisen geen weerstand en kunnen tot 25mA leveren. Zie hoofdstuk 10.1 en 13 in de datasheet voor meer informatie.

* Let op: Bij gebruik van meer dan 3 modules zal de I2C pull-up weerstand te laag zijn (lager dan 333Ω). Hierdoor wordt de I2C poort van de microcontroller hoogstwaarschijnlijk teveel belast. In dat geval raden we aan om de pull-up weerstanden te verwijderen bij modules zodat er maximaal drie modules voorzien zijn van pull-up weerstanden. Deze pull-up weerstanden kan je herkennen aan hun opdruk met code 102 of 1001.
