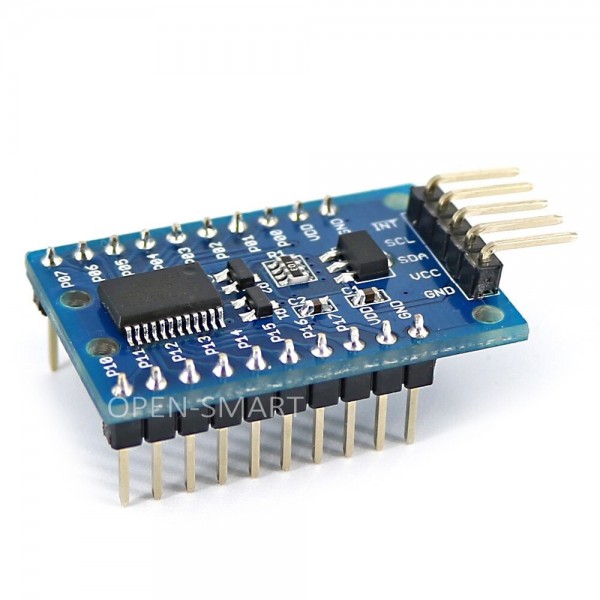

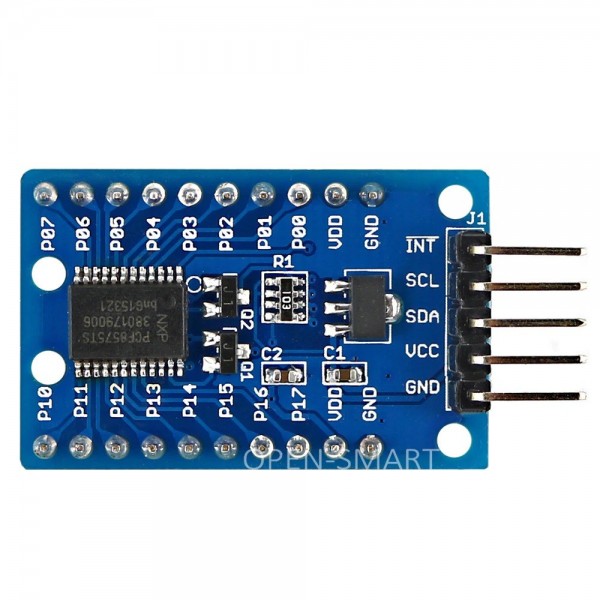

Open-Smart PCF8575 IO Expander Module - 16 Extra IO pinnen

Heb je te weinig IO pinnen, maar wel een I2C bus tot je beschikking? Dan kan je deze module gebruiken om meer (standaard) pinnen te creëren.

Specificaties:

• Voedingsspanning: 2.5 - 5.5V DC
• Signaalspanning: 2.5 - 3.3V*
• GPIO spanning: 2.5 - 3.3V*
• Maximale GPIO ingangsstroom (sink): 25mA
• Maximale GPIO uitgangsstroom (source): 1mA
• Maximale GPIO uitgangsstroom gecombineerd (sink + source): 100mA
• Aantal extra IO pinnen: 16
• Chip: PCF8575
• Communicatie:
  • Interface: I2C

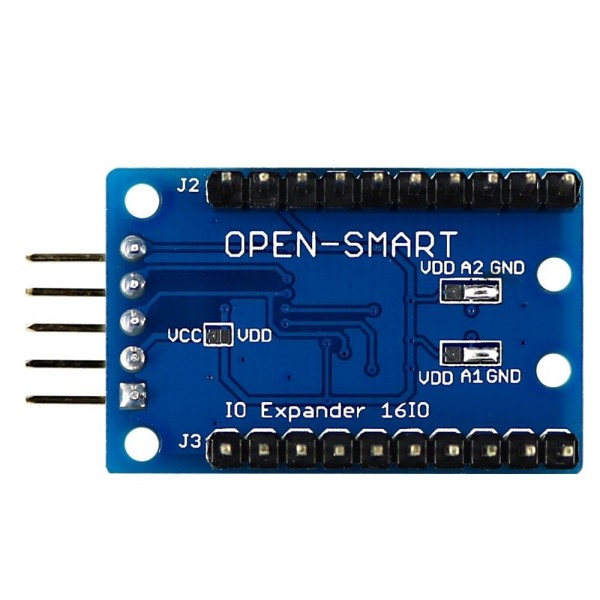

  • Standaard adres: 0x20 (te veranderen met A1 en A2 soldeerpads)
• Afmetingen PCB: 33 x 21mm

*GPIO- en signaalspanningen zijn 3.3V bij een voedingsspanning (VCC) van 3.3V of hoger, of gelijk aan VCC indien VCC < 3.3V. Indien de soldeerbrug VCC-VDD verbonden wordt zijn de GPIO- en signaalspanningen altijd gelijk aan VCC.

Inhoud verpakking:

• Open-Smart PCF8575 IO Expander Module

Zie de volgende pagina voor een library voor dit product: PCF8575

Zie de tab "Downloads" voor meer informatie en/of downloads.
