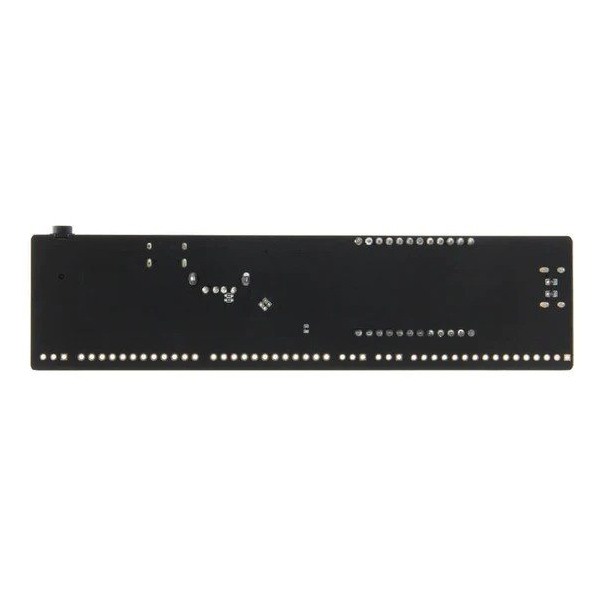

LilyGO T-Display-S3 MIDI Uitbreidingsmodule

LilyGO T-Display-S3 MIDI Uitbreidingsmodule
LilyGO T-Display-S3 MIDI Uitbreidingsmodule
LilyGO T-Display-S3 MIDI Uitbreidingsmodule
LilyGO T-Display-S3 MIDI Uitbreidingsmodule
LilyGO T-Display-S3 MIDI Uitbreidingsmodule
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 005948
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€17,50
Excl. BTW: €14,46
Toevoegen
Verlanglijst

Dit MIDI Expansions Board van LilyGO is een shield die compatible is met alle versies van de LilyGO T-Display S3.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO T-Display-S3 MIDI Uitbreidingsmodule

Dit product heeft in totaal 0 beoordeling(en).

Tags: Sensoren , Touch , LilyGO T-Display-S3 MIDI Uitbreidingsmodule , 005948 , LilyGO TTGO , H656 , Touchsensor , I2C , I2S , DAC

Specificaties

Algemeen
Merk LilyGO TTGO
Fabrikant model/SKU H656
Features Touchsensor
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 19
Afmeting X [mm] 135
Afmeting Y [mm] 34
Montagemogelijkheden Pinheaders
Vormfactor Module (algemeen)
T-Display layout/shield
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Communicatie
Hardware interface(s) DAC
I2C
I2S
(GP)IO-uitbreidingschip PCA9535
Aantal IO-pinnen 16
(PCA9535)
DAC chip PCM5102A
Type DAC Audio DAC
Maximaal beschikbare analoge uitgangspinnen (DAC) 2
DAC resolutie [bit] 32
Standaard I2C adres 0x5A
(MPR121 #1)
0x5B
(MPR121 #2)
0x20
(PCF8575)
Aanpasbaar I2C adres Nee
Interne pull-up weerstand(en) [kΩ] 10
Touchsensor
Sensor(chip) MPR121
(2x)
Aantal kanalen 24
Connectoren
Voedingsconnector(en) USB-C female
Pinheader female (2.54mm)
IO-connector(en) USB-A female
USB-C female
Audio jack 3.5mm female
JST-SH (compatible) male
Pinheader female (2.54mm)
Through hole soldeerpin(nen) (2.54mm)
Inhoud verpakking
Inhoud verpakking 1x T-Display-S3 MIDI Uitbreidingsmodule
3x Male pinheader 3p
2x Male pinheader 12p
1x Male pinheader 16p
1x USB-C male adapter
