LilyGO T-Zigbee - ESP32-C3 TLSR8258 Dubbele Microcontroller

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004454

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€10,50

Excl. BTW: €8,68

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

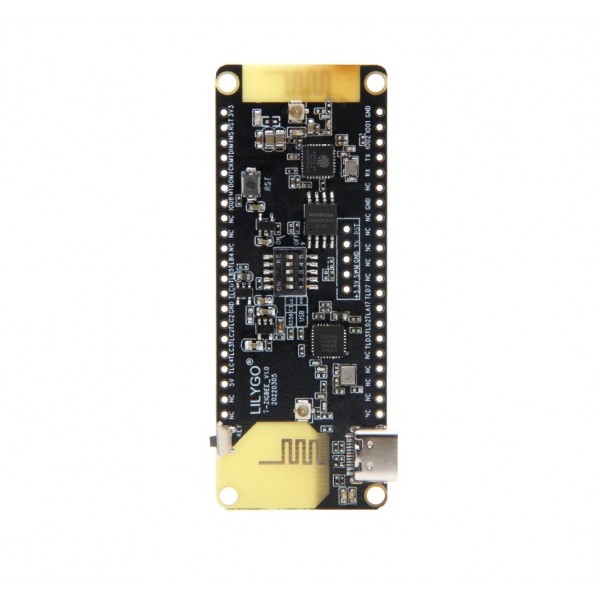

De T-ZigBee van LilyGO is een development board met twee microcontrollers: Een ESP32-C3 en een TLSR8258. Hierdoor beschikt het board over o.a. Wi-Fi, Bluetooth LE en ZigBee. Zo is het bijvoorbeeld mogelijk om een ZigBee bridge te maken.

Zie de volgende pagina voor meer informatie en om te beginnen met het board: T-Zigbee

Let op: Dit board heeft geen ingebouwde USB naar serieel converter, om het board te programmeren is de volgende converter nodig: TTGO T-U2T

Let op: De specificaties hieronder met betrekking tot de MCU/geheugen/IO-pinnen hebben alleen betrekking op de ESP32-C3, voor meer informatie over de TLSR8258, zie de datasheet onder de tab "Downloads".

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO T-Zigbee - ESP32-C3 TLSR8258 Dubbele Microcontroller

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Datasheet: 004454_DS_TLSR8258-E_Datasheet.pdf

Tags: LilyGO T-Zigbee - ESP32-C3 TLSR8258 Dubbele Microcontroller , LILYGO-H555 , Zigbee

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	H555
Model revisie	V1.0
Features	Batterijlader Microcontroller (MCU)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	7

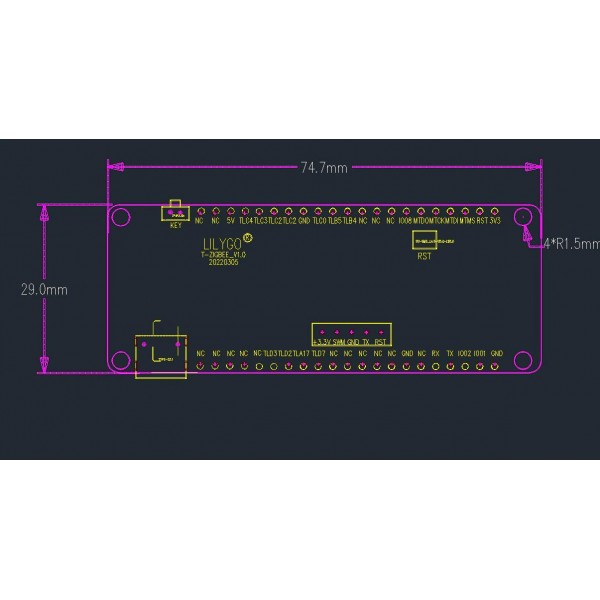

Afmeting X [mm]	75
Afmeting Y [mm]	29
Montagemogelijkheden	Montagegat(en)
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (lager mogelijk via Li-ion/Li-Po batterij)
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU
Fabrikant	Espressif
Chipserie	ESP32-C3
Maximale klokfrequentie [MHz]	160
Aantal cores	1
Intern geheugen
SRAM [KB]	400
PSRAM [MB]	0
Flash geheugen [MB]	4
EEPROM type	Geëmuleerd
Communicatie

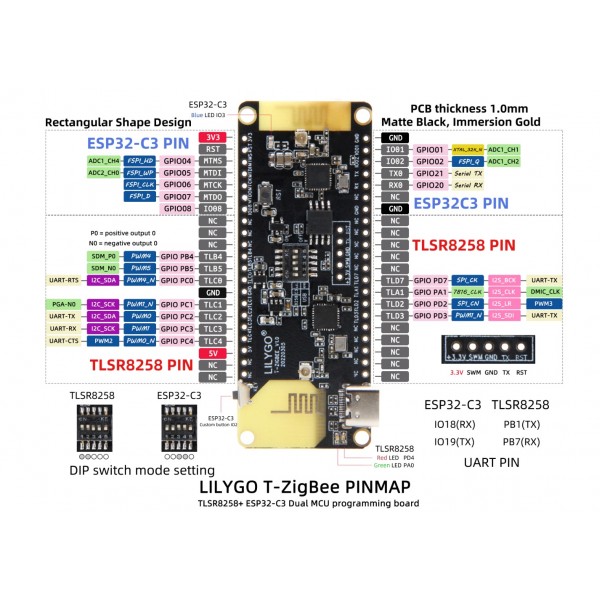

Hardware interface(s)	ADC I2C I2S PWM SPI GPIO UART
Aantal IO-pinnen	9
Maximaal beschikbare hardware PWM kanalen	6
Maximaal beschikbare analoge ingangspinnen (ADC)	4
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	2
Maximaal beschikbare hardware I2C interfaces	1
Maximaal beschikbare hardware SPI interfaces	1
USB naar serieel converter	Geen (TTGO T-U2T noodzakelijk)
Draadloze communicatie
Interface(s)	Wi-Fi Zigbee Bluetooth
Wi-Fi chip/SoC	ESP32-C3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-C3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE
Zigbee chip/SoC	TLSR8258
Zigbee frequentie [GHz]	2.4
Batterijcircuit
Batterij laadchip/SoC	AP5054B
Ondersteunde batterij chemie	Li-Po Li-ion
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	500
Instelbare laadstroom	Nee
Protectiecircuit	Nee
Connectoren
Voedingsconnector(en)	USB-C female Through hole soldeerpin(nen) (2.54mm)
IO-connector(en)	USB-C female Through hole soldeerpin(nen) (2.54mm)
Batterijconnector(en)	Molex PanelMate (compatible) male
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie)
Zigbee/Thread antenneconnector	Ingebouwde antenne IPEX MHF 1/uFL male (vereist modificatie)

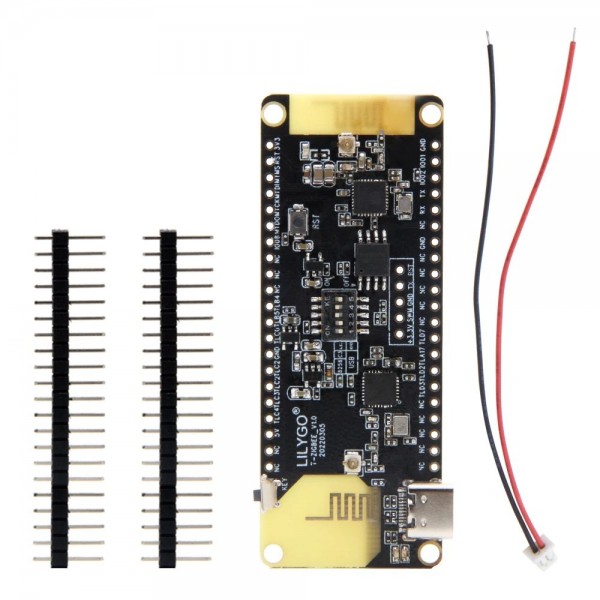

Inhoud verpakking
Inhoud verpakking	1x T-Zigbee 1x Male pinheader set 1x Batterijkabel
