GT-24 Draadloze Module - NRF24L01+ met PA en LNA

Een draadloze RF tranceiver module die gebruikt maakt van de 2.4GHz band en een bereik tot 1000 meter heeft. Deze module is vergelijkbaar met de NRF24L01+ module die wij al verkopen, maar de GT-24 heeft als extra een power amplifier (PA) en low noise amplifier (LNA ), wat deze module een groter bereik geeft. Voor het iets gemakkelijker aansluiten verkopen we ook een adapter board voor deze module: NRF24L01+ Wireless Module Adapter board.

Specificaties:

• Voedingsspanning: 2.0-3.3V DC
• Signaalspanning: 2.0 - 3.3V (5V tolerant)
• Stroomverbruik (bij 3V DC voedingsspanning):
  • Ontvangen: ~20mA
  • Verzenden: ~90mA
  • Power-down modus: ~30µA
• RF transceiver:
  • Werkfrequentie: 2.4GHz
  • Maximaal zendvermogen: 20dBm (~100mW)
  • Gevoeligheid ontvanger: -108dBm
  • Maximale overdrachtssnelheid: 2Mbps
  • Communicatie: SPI
  • Maximaal bereik: 1000m (in open lucht, maximale power en 250kbps overdrachtssnelheid)

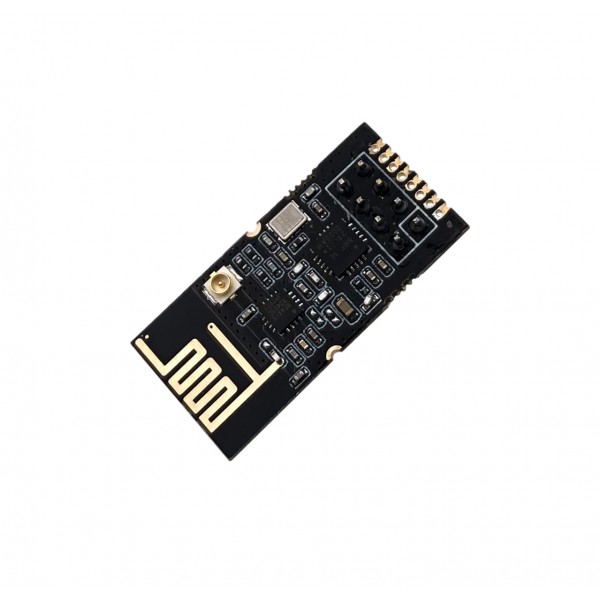

  • Antenne: Ingebouwd (optie voor externe uFL/IPEX antenne)
• Werktemperatuur: -40 - 85°C

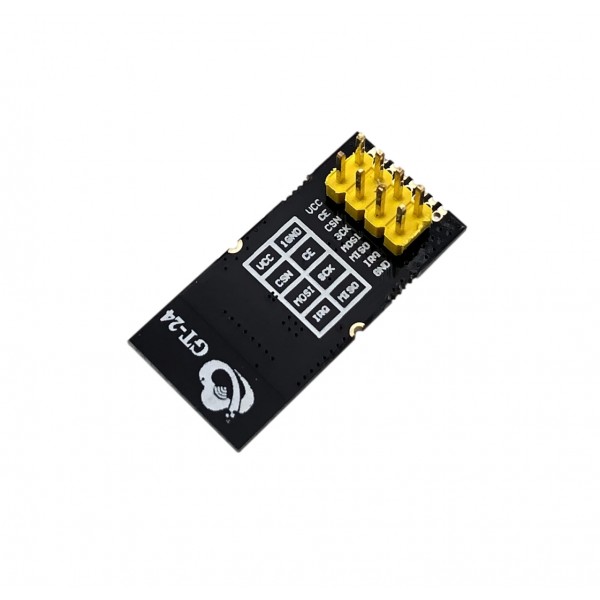

• Connector: 2x4 male header pinnen
• Pinafstand: 2.54mm

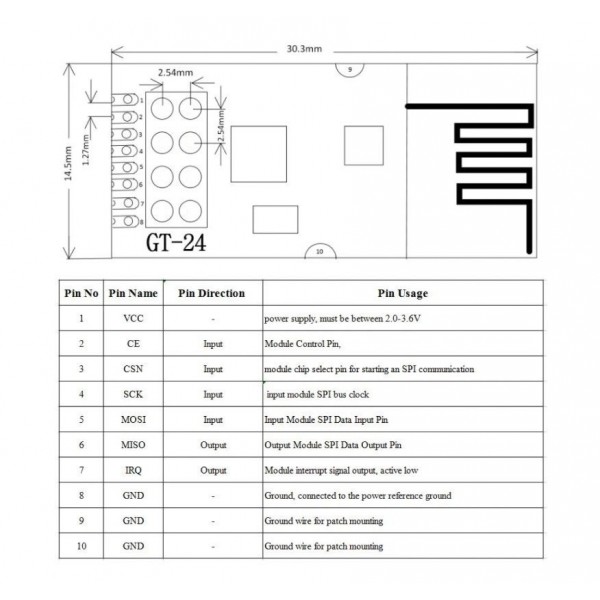

• Afmetingen PCB: Zie afbeeldingen (mogelijk zitten er nog extra afbreekbare stukjes aan)

Inhoud verpakking:

• 1x GT-24 Draadloze Module
• 1x Male pinheader set

Zie de volgende video voor een tutorial met een vergelijkbare module in combinatie met een Uno: Arduino Wireless Communication - NRF24L01 Tutorial
