Waveshare SIM7600G-H 4G HAT - voor Raspberry Pi

Dit is een HAT voor Raspberry Pi om gebruik te maken van verschillende generaties telecommunicatie. Deze module ondersteund bellen, SMS en data overdracht. Hij is goed geschikt voor situaties waarin met hoge snelheid gecommuniceerd moet worden met andere apparaten. Daarnaast beschikt de module ook ondersteuning voor satelliet navigatie (GNSS). De HAT is ontworpen voor Raspberry, maar werkt ook met andere microcontrollers zoals een Arduino of ESP via de externe pinheaders.

Specificaties:

• Voedingsspanning: 5V DC (via micro USB of 5V pinnen)
• Signaalspanning: 3.3V of 5V (instelbaar met 0Ω weerstand, standaard 3.3V)
• Chipset: SIM7600G-H
• Communicatie:
  • USB (o.a. om AT-commando's te testen en voor debuggen)
    • USB naar serieel converter: CP2102
  • UART (AT-commando's):
  • • Baudrate: 300Bd~4MBd (standaard is 115200Bd)
• Ondersteunde telecom frequentiebanden:
  • 4G (LTE-TDD): B34, B38, B39, B40 en B41
  • 4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 en B66
  • 3G (UMTS/HSDPA/HSPA+): B1, B2, B4, B5, B6, B8 en B19
  • 2G (GSM/GPRS/EDGE): 850MHz, 900MHz, 1800MHz en 1900MHz
• Maximale overdrachtssnelheid:
  • 4G:
    • Downlink: 150Mb/s
    • Uplink: 50Mb/s
  • 3G (HSPA+):
    • Downlink: 42Mb/s
    • Uplink: 5.76Mb/s
  • 2G (EDGE):
    • Downlink: 236.8Kb/s
    • Uplink: 236.8Kb/s
  • 2G (GPRS):
    • Downlink: 85.6Kb/s
    • Uplink: 85.6Kb/s
• Sim kaart formaat: Standaard SIM
• GNSS:
  • Ondersteunde systemen: GPS, Beidou en GLONASS
  • Maximale Time-To-First-Fix (open lucht):
    • Cold start: 35s
    • Hot start: 1s
• MicroSD kaart adapter: Ja
• Antenne:
  • Telecom: Extern met uFL connector
  • GNSS: Extern met uFL connector
• Ingebouwde LED indicatoren: Power en netwerk
• Ingebouwde 3.5mm audio/microfoon jack
• HAT voor: Alle Raspberry Pi SBC modellen

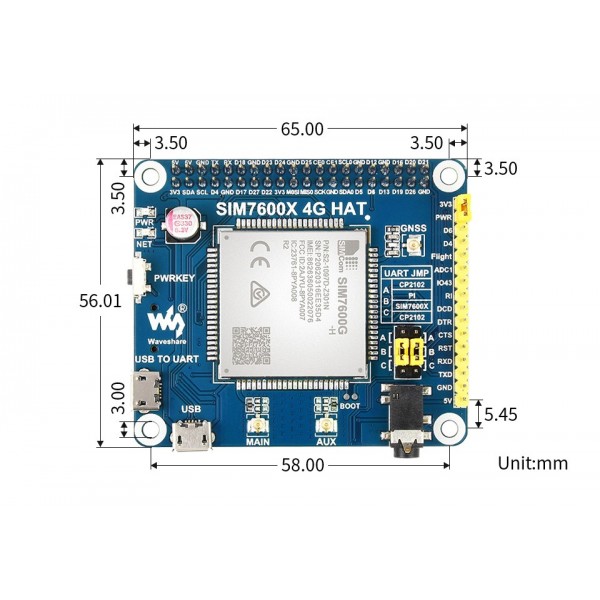

• Afmetingen PCB: Zie afbeeldingen

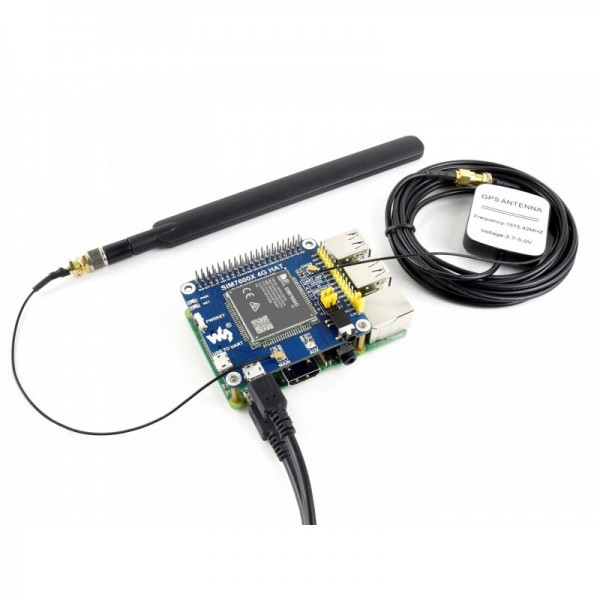

Inhoud verpakking:

• 1x SIM7600G-H 4G HAT
• 1x Telecom antenne met male SMA connector
• 1x GPS antenne met male SMA connector
• 2x Female SMA naar uFl adapter kabel
• 1x Micro USB kabel (~35cm)
• 1x Micro USB kabel (~120cm)
• 1x Bevestigingsmateriaal

Zie de volgende pagina voor meer informatie: Waveshare SIM7600G-H 4G HAT.
