Waveshare SIM7020E NB-IoT Module - voor Raspberry Pi Pico

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004788

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€18,00

Excl. BTW: €14,88

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

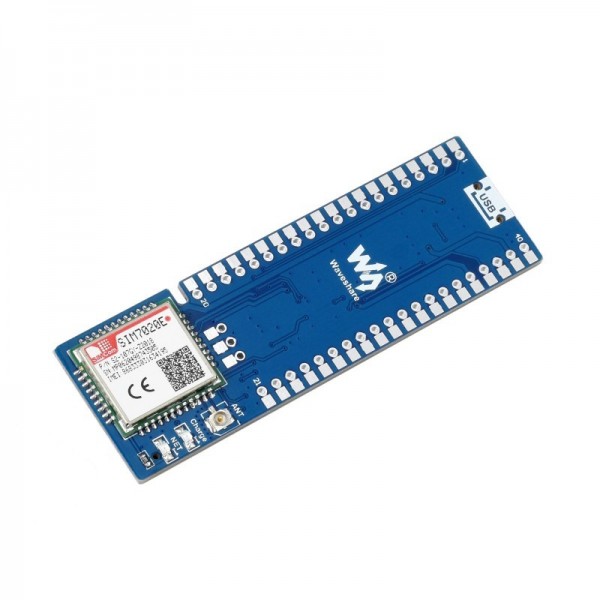

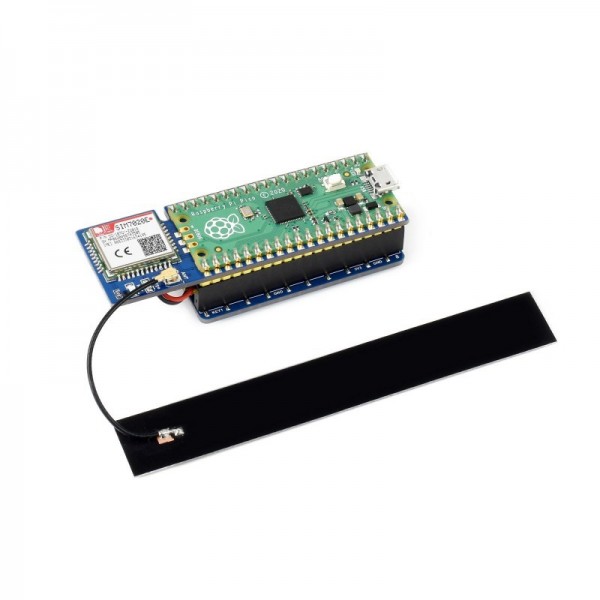

Met deze telecom module kun je je Raspberry Pi Pico met het NB-IoT of CAT-M netwerk laten verbinden. Ook heeft de module een ingebouwd batterijcircuit waarbij er een batterij meegeleverd wordt. De batterij kan via de VBUS pin van de Raspberry Pi Pico opgeladen worden. Door de soldeervlakjes kan de Pico direct (SMD) op de module gesoldeerd worden zodat het geheel compact blijft.

Let op: Er wordt geen Raspberry Pi Pico meegeleverd.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare SIM7020E NB-IoT Module - voor Raspberry Pi Pico

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Waveshare SIM7020E NB-IoT Module - voor Raspberry Pi Pico , WS-19622 , Modules

Specificaties

Algemeen
Merk	Waveshare
Fabrikant model/SKU	19622
Features	Batterijlader Batterij protectiecircuit Batterij
Algemene fysieke kenmerken
Hoofdkleur	Blauw

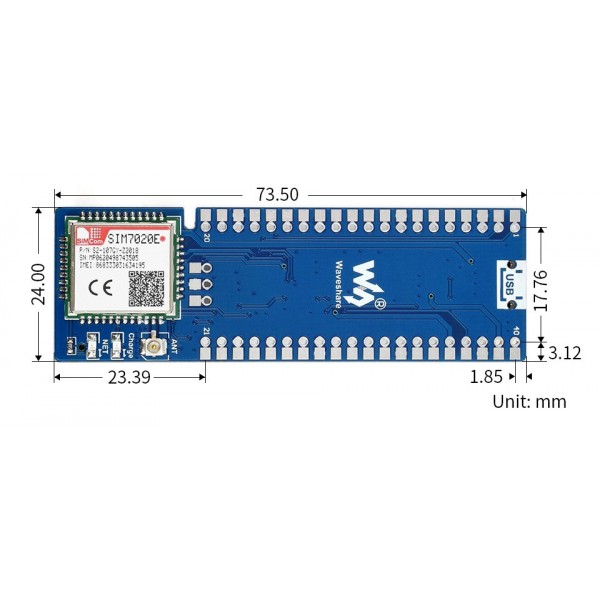

Afmeting X [mm]	74
Afmeting Y [mm]	24
Vormfactor	Module (algemeen) Raspberry Pi Pico layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (lager mogelijk via Li-Po/Li-ion batterij)
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Hardware interface(s)	UART
Ondersteund SIM kaart formaat	Nano-SIM
Draadloze communicatie
Interface(s)	Telecom
Telecom chip/SoC	SIM7020E
Ondersteunde telecom netwerken	NB-IoT (LTE CAT NB1)
Ondersteunde NB-IoT banden	B1 B3 B5 B8 B20 B28
Batterijcircuit
Batterij laadchip/SoC	MCP73831
Ondersteunde batterij chemie	Li-ion Li-Po
Maximale laadspanning [V]	4.2
Maximale laadstroom [mA]	500
Instelbare laadstroom	Nee
Protectiecircuit	Ja (let op: in de Li-Po batterij, niet op de module zelf)
Veiligheidsfeatures	Kortsluiting Overspanning Te hoge stroom Onderspanning
Batterij
Chemie	Li-Po
Oplaadbaar	Ja
Capaciteit [mAh]	600
Nominale celspanning [V]	3.7
Maximale celspanning [V]	4.2
Connectoren
Voedingsconnector(en)	Through hole soldeerpin(nen) (2.54mm) Soldeerpin(nen) (SMT)
IO-connector(en)	Through hole soldeerpin(nen) (2.54mm) Soldeerpin(nen) (SMT)
Batterijconnector(en)	JST-PH (compatible) male
Telecom antenneconnector	IPEX MHF 1/uFL male
Inhoud verpakking
Inhoud verpakking	1x SIM7020E module 1x Telecom antenne 1x Li-Po batterij 1x Male pinheader set 1x Female pinheader set
