Name: M5Stack GNSS Module met IMU en Luchtdruk Sensor - NEO-M9N - voor M5Core - M5Stack-M135
Brand: M5Stack
SKU: 005649
Price: 55 EUR
Availability: InStock

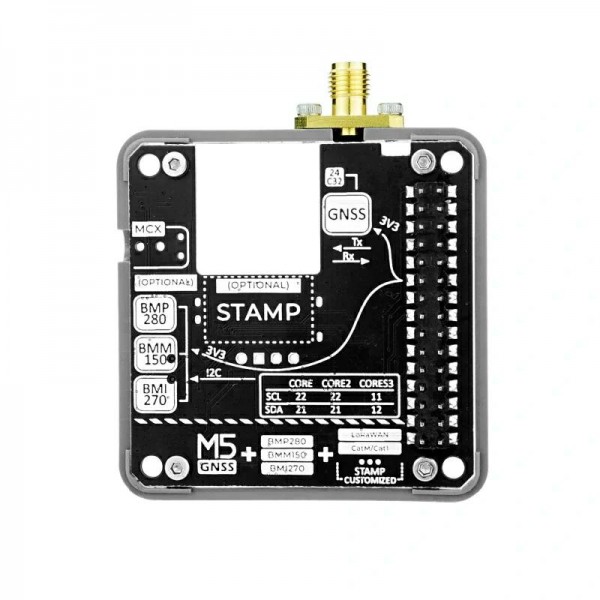

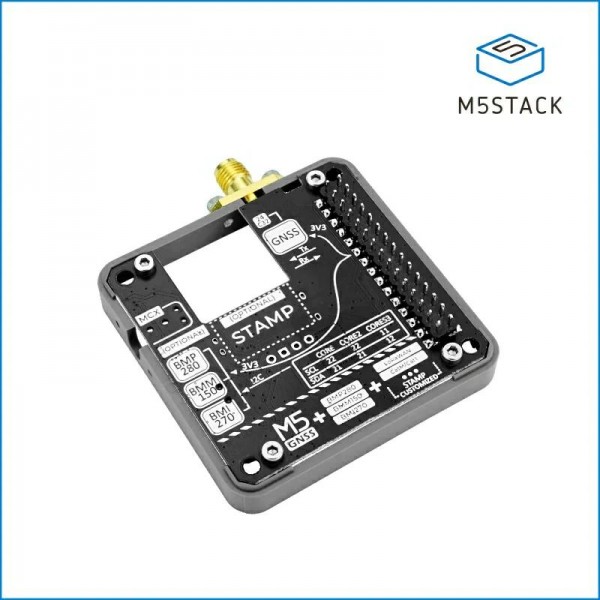

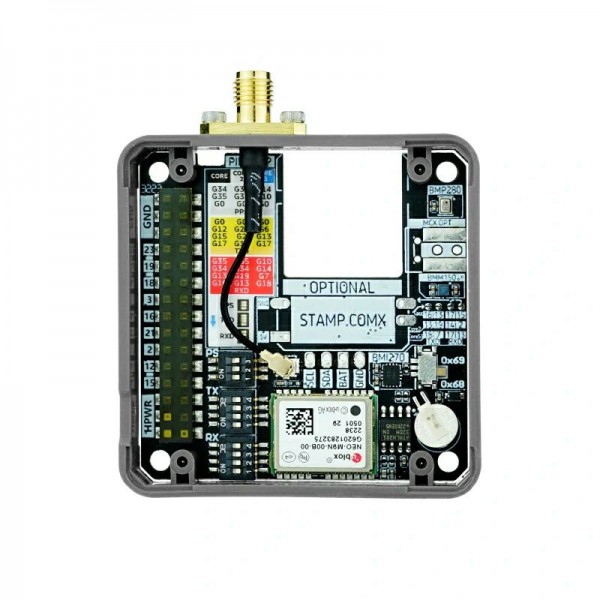

M5Stack GNSS Module met IMU en Luchtdruk Sensor - NEO-M9N - voor M5Core

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005649

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€55,00

Excl. BTW: €45,45

Aantal

Toevoegen

Verlanglijst

Nog maar 7 stuks op voorraad

Omschrijving
Beoordelingen

Een GNSS module van M5Stack die daarnaast ook nog verschillende sensoren heeft. De module is gemaakt voor de M5Core, optioneel is er ruimte voor een M5Stamp module voor extra connectiviteit.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over M5Stack GNSS Module met IMU en Luchtdruk Sensor - NEO-M9N - voor M5Core

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: M5Stack GNSS Module met IMU en Luchtdruk Sensor - NEO-M9N - voor M5Core , M5Stack-M135 , Modules

Specificaties

Algemeen
Merk	M5Stack
Fabrikant model/SKU	M135
Features	RTC Druksensor (gas/vloeistof) Acceleratiesensor Magnetometer Gyroscoop
Algemene fysieke kenmerken
Hoofdkleur	Grijs/zilver
Gewicht [g]	54 (Module + antenne)
Afmeting X [mm]	54
Afmeting Y [mm]	54
Montagemogelijkheden	Pinheaders Montagegat(en)
Diameter montagegat(en) [mm]	3
Vormfactor	M5Stack Module
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	3.3
Maximale voedingsspanning [V DC]	3.3
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Hardware interface(s)	I2C UART
Standaard baudrate	9600 (NEO-M9N)
Standaard I2C adres	BMI270: 0x69 BMM150: 0x10 BMP280: 0x76
Aanpasbaar I2C adres	Ja (BMI270 0x69 naar 0x68 met switch)
Interne pull-up weerstand(en) [kΩ]	4.7
Draadloze communicatie
Interface(s)	GNSS
GNSS chip/SoC	NEO-M9N
Ondersteunde GNSS systemen	GPS Beidou GLONASS Galileo QZSS
Maximale GNSS positienauwkeurigheid [m]	2.0
Maximale GNSS updatesnelheid [Hz]	25
Druksensor
Sensor(chip)	BMP280
Geschikt medium	Lucht
Minimaal meetbereik [hPa]	300
Maximaal meetbereik [hPa]	1100
Kleinste resolutie [hPa]	0.0016
Nauwkeurigheid [±hPa]	1.0
Acceleratiesensor
Sensorchip/SoC	BMI270
Vrijheidsgraden (DOF)	3
Maximaal meetbereik [±g]	16
Maximale resolutie [bit]	16
Gyroscoop
Sensorchip/SoC	BMI270
Vrijheidsgraden (DOF)	3
Maximaal meetbereik [±°/s]	2000
Maximale resolutie [bit]	16
Magnetometer
Sensor(chip)	BMM150
Type	Kompas
Vrijheidsgraden (DOF)	3
Minimaal meetbereik [mT]	0.0
Maximaal meetbereik [mT]	1.3 (x-as, y-as) 2.5 (z-as)
Kleinste resolutie [mT]	0.0003
RTC
RTC chip	NEO-M9N
Back-up batterij/condensator	Ja
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm) Pinheader female (2.54mm)
IO-connector(en)	Pinheader male (2.54mm) Pinheader female (2.54mm) Through hole soldeerpin(nen) (2.54mm)
GNSS antenneconnector	SMA female (IPEX MHF 1/uFL male beschikbaar op PCB)
Inhoud verpakking

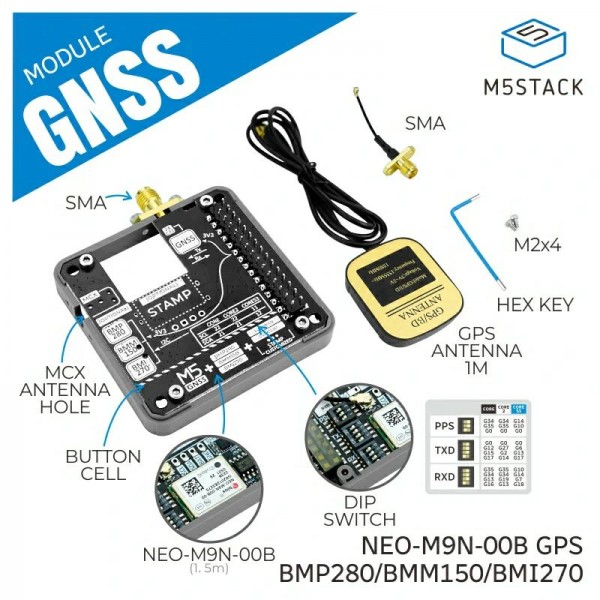

Inhoud verpakking	1x GNSS Module 1x GPS antenne met 1m kabel 1x Extra SMA female antenna adapter 2x M2x4 boutje 1x 1.5mm hex sleutel
