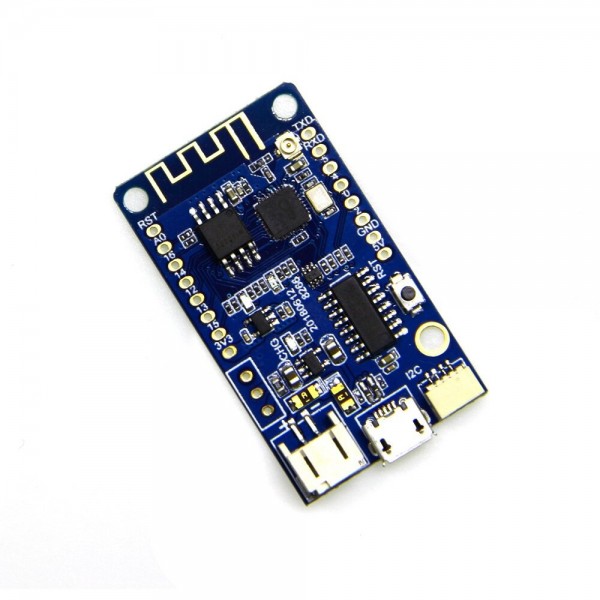

LilyGO TTGO T-Base ESP8266

Deze TTGO T-Base is een microcontroller op basis van een ESP8266 met dezelfde pin lay-out als een D1 Mini. Door de CH340 USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino. Het board heeft een Micro USB aansluiting waarmee hij geprogrammeerd en/of gevoed kan worden (Micro USB kabel niet meegeleverd).

Wil je het board als Arduino gebruiken, begin dan hier.

Specificaties:

• Voedingsspanning: 5V DC (via Micro USB of 5V pin) of 3.3V DC (via 3V3 pin)
• GPIO spanning: 3.3V*
• Chipset: ESP8266
  • Flashgeheugen: 4MB
  • Ingebouwde Wi-Fi
• USB naar serieel converter: CH340
• GPIO pinnen: 11
• Analoge pinnen: 1
• Ingebouwde I2C connector
• Ingebouwd Li-ion/Li-Po batterij oplaadcircuit: TP4054 chip kan tot 500mA laden
• Ingebouwde PCB antenne
• Connector voor externe antenne aanwezig
• Afmetingen PCB: 47 x 27mm

CH340 drivers:

• Windows
• Mac OSX
• Linux
• Android

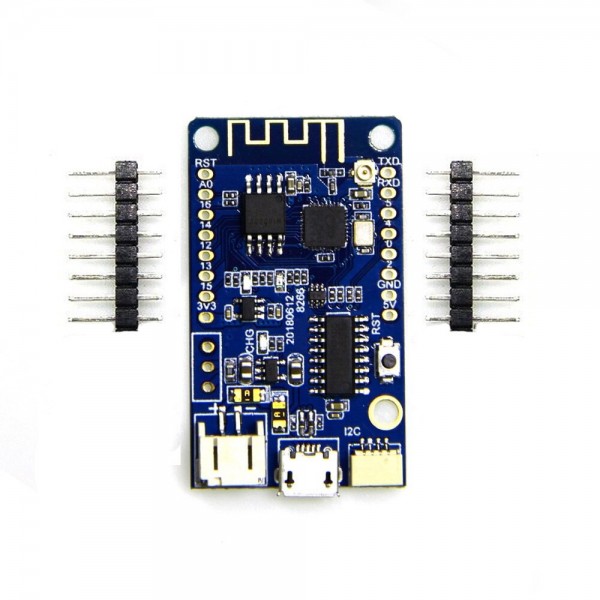

Inhoud verpakking:

• 1x TTGO T-Base
• 2x Male header set

Let op: Gebruikers melden dat de driver voor Mac op zowel oude als nieuwe computers instabiel kan zijn, lees deze extra link om het werkend te krijgen. Daarnaast hoeven er voor MacOS Mojave geen drivers geïnstalleerd te worden, deze zijn reeds aanwezig.

*Let op: De pinnen op het board zitten rechtstreeks aangesloten op de ESP8266 chip en zijn dus alleen geschikt voor 3.3V signalen.

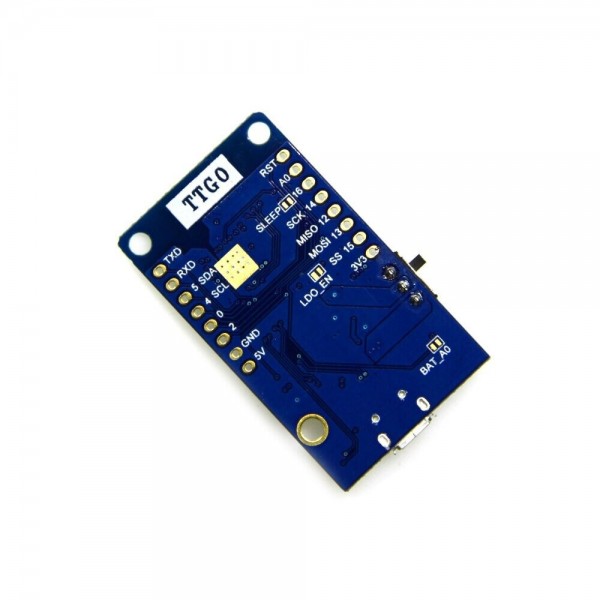

Let op: De pinnen SDA en SCL zoals vermeld op de PCB staan in o.a. de Arduino IDE standaard andersom (standaard is pin 4 SDA en pin 5 SCL).
