M5Stack Atomic PWM Base

M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
M5Stack Atomic PWM Base
  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 005818
Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling
€6,50
Excl. BTW: €5,37
Toevoegen
Verlanglijst

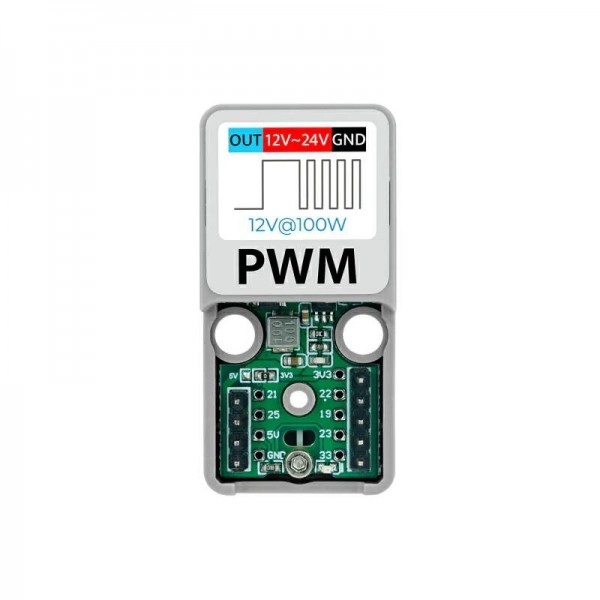

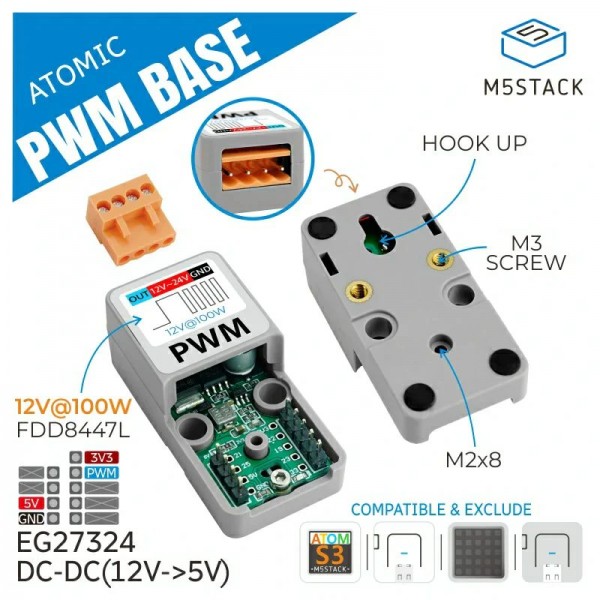

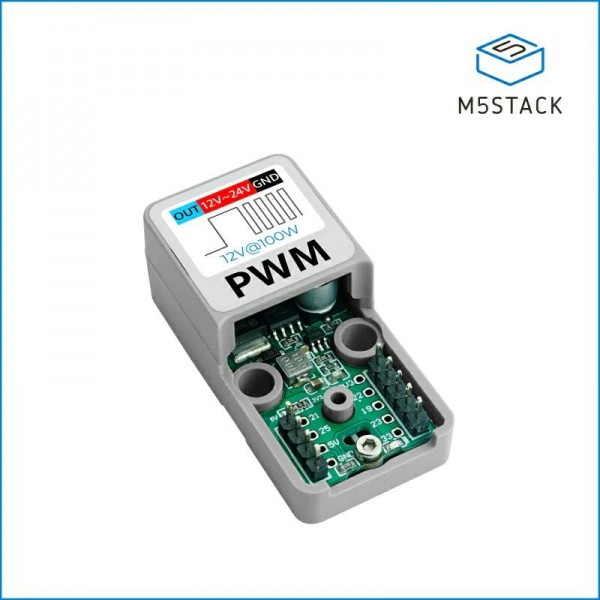

Een PWM module voor de Atom development boards van M5Stack. De module kan bijvoorbeeld gebruikt worden als een DC-motor driver of LED driver. De ingebouwde spanningsconverter kan de Atom voeden zodat hier geen externe USB voeding voor nodig is.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over M5Stack Atomic PWM Base

Dit product heeft in totaal 0 beoordeling(en).

Tags: M5Stack , Atom , M5Stack Atomic PWM Base , 005818 , M5Stack , A114 , Behuizing , Elektrische schakelaar , Spanningsconverter , PWM

Specificaties

Algemeen
Merk M5Stack
Fabrikant model/SKU A114
Features Behuizing
Spanningsconverter
Elektrische schakelaar
Algemene fysieke kenmerken
Hoofdkleur Grijs/zilver
Gewicht [g] 10

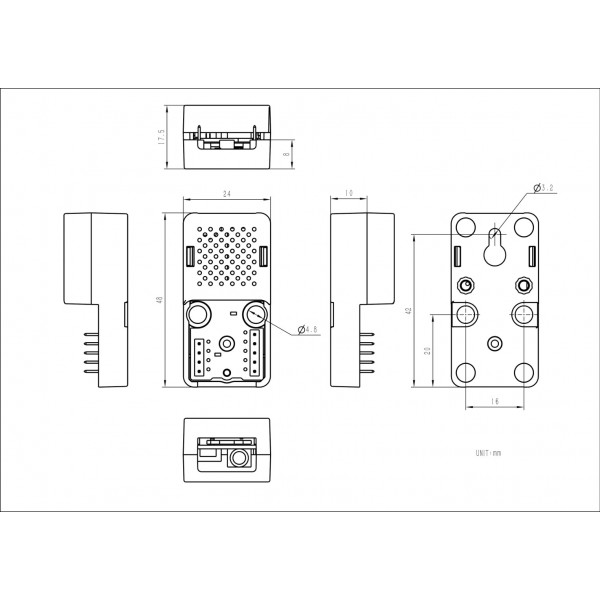

Afmeting X [mm] 48
Afmeting Y [mm] 24
Afmeting Z [mm] 18
Montagemogelijkheden Schroefdraad
Montagegat(en)
LEGO (compatible) gaten
Schroefdraad M3
Vormfactor Module (algemeen)
M5Stack Atom layout/shield
Algemene elektrische eigenschappen
Minimale voedingsspanning [V DC] 3.3
Maximale voedingsspanning [V DC] 3.3
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
Communicatie
Hardware interface(s) PWM
Spanningsconverter
Chip/SoC ME3116
Type spanningsconverter Buck
Omzetting DC-DC
Schakelmethode Niet-synchroon
Geïsoleerd Nee
Soft start Ja
Type uitgangsspanning Vast
Constante stroom functie Nee
Maximale schakelfrequentie [kHz] 550
Minimale ingangsspanning [V DC] 12
Maximale ingangsspanning [V DC] 24
Minimale uitgangsspanning [V DC] 5
Maximale uitgangsspanning [V DC] 5
Veiligheidsfeatures Temperatuur
Kortsluiting
Schakelaar
Schakelmethode Elektronisch
Type schakelaar MOSFET
(FDD8447L)
Aantal kanalen 1
Contact(en) NC (normaal gesloten)
Maximale schakelspanning [V DC] 24
Schakelspanning gelijk aan voedingsspanning Ja
(gelijk aan DC-DC converter input)
Maximale schakelstroom per kanaal [A] 8
Connectoren
Voedingsconnector(en) Pinheader male (2.54mm)
IO-connector(en) Pinheader male (2.54mm)

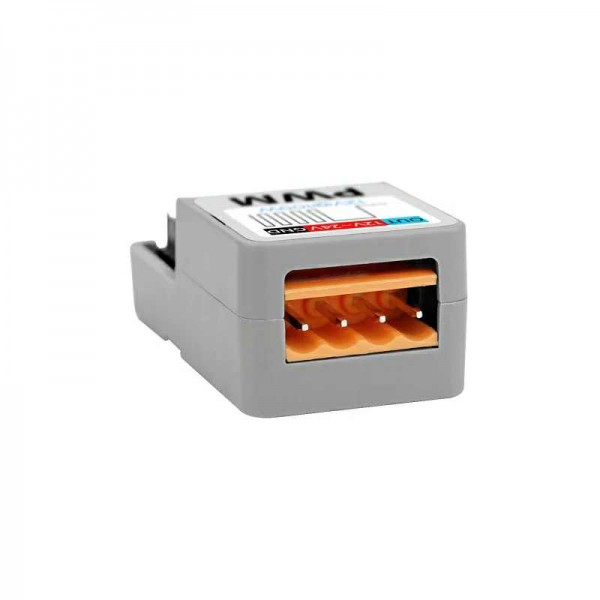

Schakelaarconnector(en) Afneembaar blok male (HT3.96)
Ingangsspanningsconnector(en) Afneembaar blok male (HT3.96)
Uitgangsspanningsconnector(en) Pinheader male (2.54mm)
Behuizing
Materiaal Polycarbonaat (PC)
Inhoud verpakking

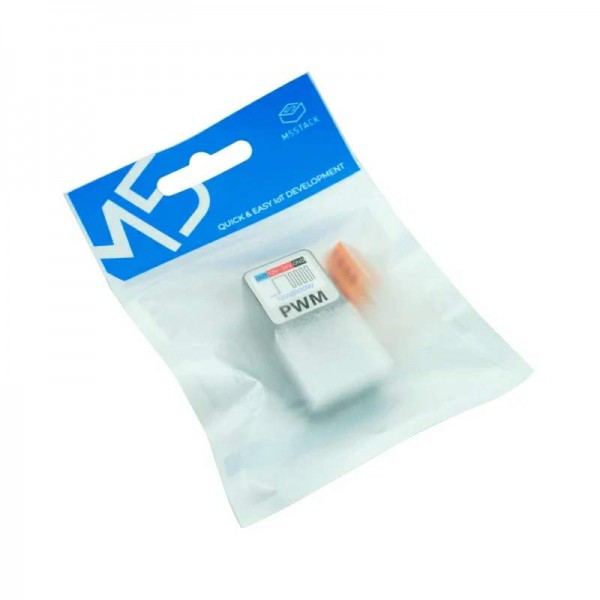

Inhoud verpakking 1x Atomic PWM base
1x Schroefterminal blok (HT3.96)
