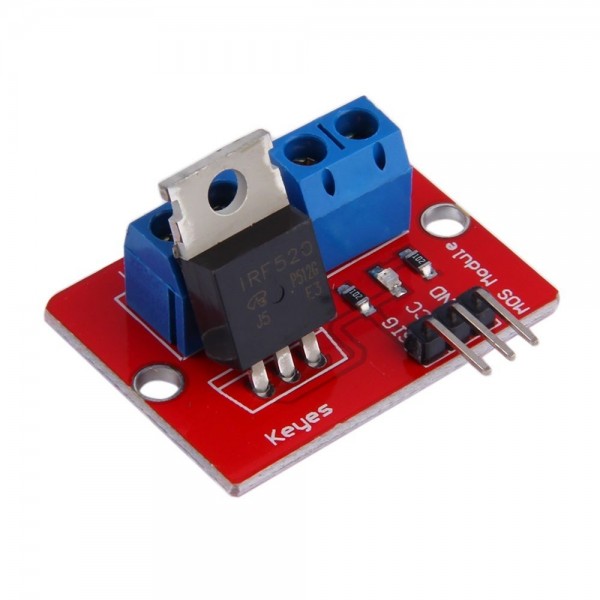

IRF520 Breakout Module

Met deze module kan je gemakkelijk de IRF520 MOSFET gebruiken door de aparte aansluitingen voor voeding, schakelpinnen en signaalpinnen.
De LED op de module geeft aan of de MOSFET is ingeschakeld. Dit board is met name handig voor het aansturen van een grote LED strip(één kleur) of een motor(in één richting) m.b.v. PWM.

Specificaties:

• Ingangsspanning: 0 - 24V
• Maximaal aangeraden stroom: ~5A
• Kan worden aangestuurd met 5V signalen
• Heeft twee gaten van 3mm voor montage
• Afmetingen: 34 x 26 x 21mm

Pin beschrijvingen:

• SIG: signaal pin vanuit de Arduino
• VCC: wordt niet gebruik
• GND(3-pins aansluiting): GND/ground/min van Arduino
• VIN: Ingangspanning MOSFET
• GND(MOSFET): GND/ground/min van ingangsspanning
• V+: positieve spanning voor te schakelen component
• V-: negatieve spanning voor te schakelen component
