M5Stack INA226-10A Unit - Geïsoleerde Spannings- en Stroomsensor

Nieuw

M5Stack INA226-10A Unit - Geïsoleerde Spannings- en Stroomsensor

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€10,75

Excl. BTW: €8,88

Aantal

Toevoegen

Verlanglijst

Nog maar 9 stuks op voorraad

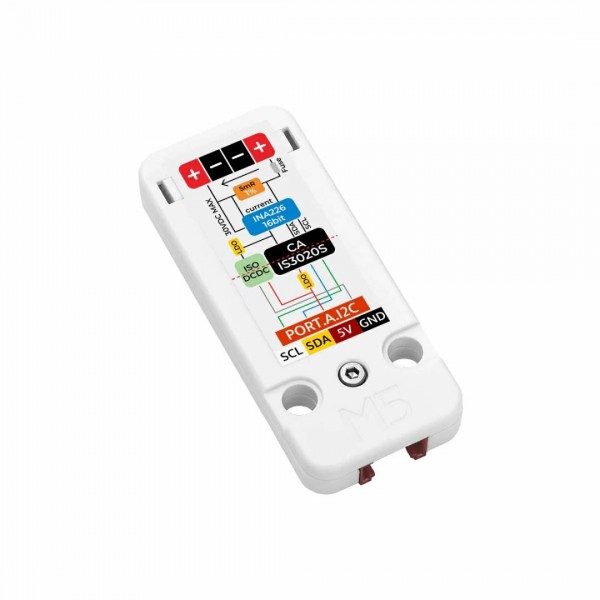

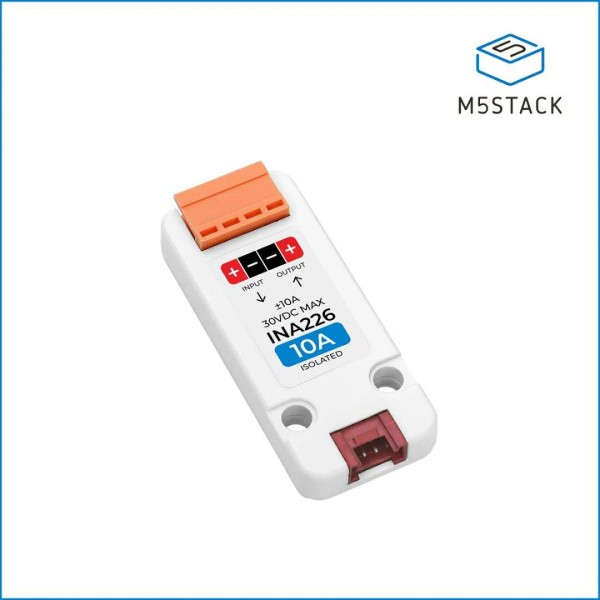

De INA226-10A Unit is een geïsoleerde spannings- en stroomsensor die gebruikmaakt van de INA226 chip.

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Dit product heeft in totaal 0 beoordeling(en).

Tags: M5Stack INA226-10A Unit - Geïsoleerde Spannings- en Stroomsensor , M5STACK-U200 , Unit

Algemeen
Merk	M5Stack
Fabrikant model/SKU	U200
Features	Stroomsensor Behuizing Spanningssensor
Algemene fysieke kenmerken
Hoofdkleur	Wit
Gewicht [g]	9
Afmeting X [mm]	56
Afmeting Y [mm]	24
Afmeting Z [mm]	10
Montagemogelijkheden	LEGO (compatible) gaten
Vormfactor	Module (algemeen) M5Stack Unit
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5
Maximale voedingsspanning [V DC]	5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Communicatie
Hardware interface(s)	I2C ADC
Geïsoleerde communicatie	Ja
ADC chip	INA226
ADC input type	Single-ended
Maximaal beschikbare analoge ingangspinnen (ADC)	1
ADC resolutie [bit]	16
Minimale ADC meetspanning [V]	0
Maximale ADC meetspanning [V]	30
ADC nauwkeurigheid [%]	0.1
Standaard I2C adres	0x41
Aanpasbaar I2C adres	Nee
Interne pull-up weerstand(en) [kΩ]	4.7
Stroomsensor
Sensor(chip)	INA226
Aantal kanalen	1
Geschikte stroom	DC
Meetmethode	Shunt
Shunt weerstand [mΩ]	5
Maximale spanning tussen GND en meetpinnen [V]	30
Minimaal meetbereik [A]	-10
Maximaal meetbereik [A]	10
Kleinste resolutie [mA]	0.32
Maximale resolutie [bit]	16
Connectoren
Voedingsconnector(en)	HY2.0 (Grove) male
IO-connector(en)	HY2.0 (Grove) male
Meetpinconnector(en)	Afneembaar blok male (HT3.96)
Behuizing
Materiaal	Polycarbonaat (PC)
Inhoud verpakking
Inhoud verpakking	1x Grove female kabel 1x INA226-10A Unit 1x Afneembare schroefterminal (HT3.96)
