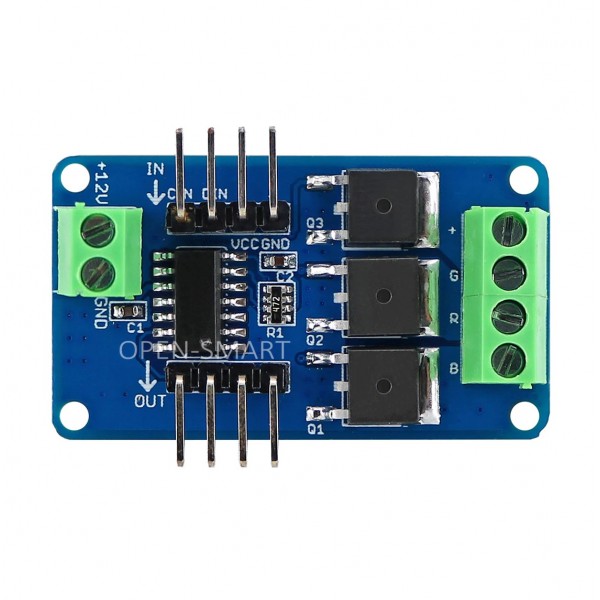

Open-Smart RGB LED Strip Driver Module - met Schroefterminals

Deze LED strip driver module is gebaseerd op de P9813, het biedt de mogelijkheid om een RGB LED strip tot 5 meter aan te sturen en is Arduino compatible. De module biedt ook de mogelijkheid om meerdere opeenvolgende drivers aan te sluiten via de digitale uitgangspinnen.

Specificaties:

• Ingangsspanning LED strip: 12V DC
• Signaal spanning: 4.5-5.5V DC
• Maximaal vermogen: 72W
• Heeft vier M2 gaten voor montage
• Afmetingen PCB: 24mm x 42 mm

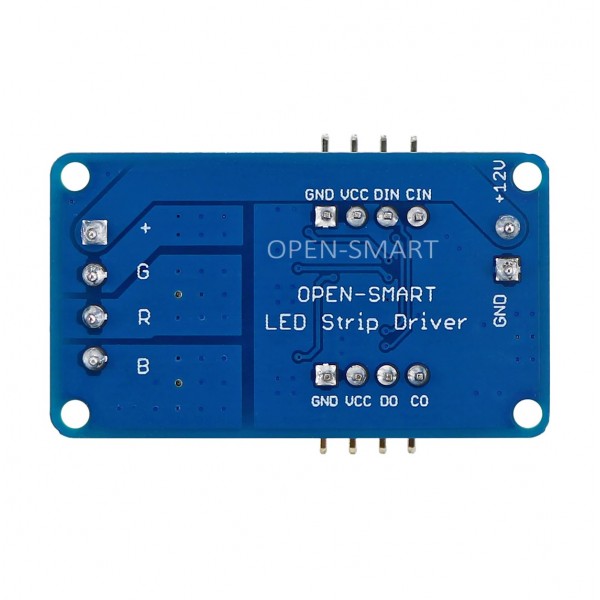

Pinout:

• +: Positieve aansluiting LED strip
• G: Aansluiting groene LEDs van de LED strip
• R: Aansluiting rode LEDs van de LED strip
• B: Aansluiting blauwe LEDs van de LED strip
• +12V: Ingangsspanning LED strip (12V DC)
• GND: Ground/min
• VCC: Ingangsspanning P9813 chip (4.5-5.5V DC)
• DIN: Signaal pin van de Arduino (aan te passen in code)
• CIN: Klok pin van de arduino (aan te passen in code)
• DO: Signaal pin voor opeenvolgende LED strip driver
• CO: Klok pin voor opeenvolgende LED strip driver

Zie voorbeeld code en de bijbehorende library voor de LED strip driver in het 'P9813LEDStripDriver.zip' bestand onder het tabblad "Downloads".

Zie de tab "Downloads" voor meer informatie en/of downloads.
