LilyGO T-RelayS3 - ESP32-S3 Relais Development Board - 6 Kanalen

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005214

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€39,50

Excl. BTW: €32,64

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

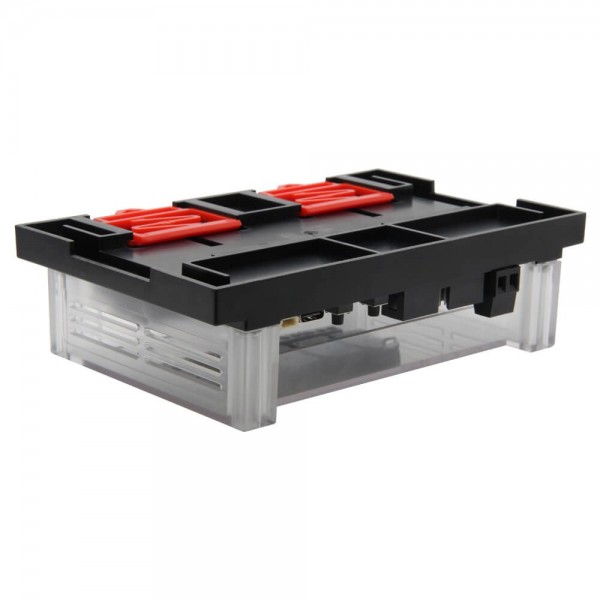

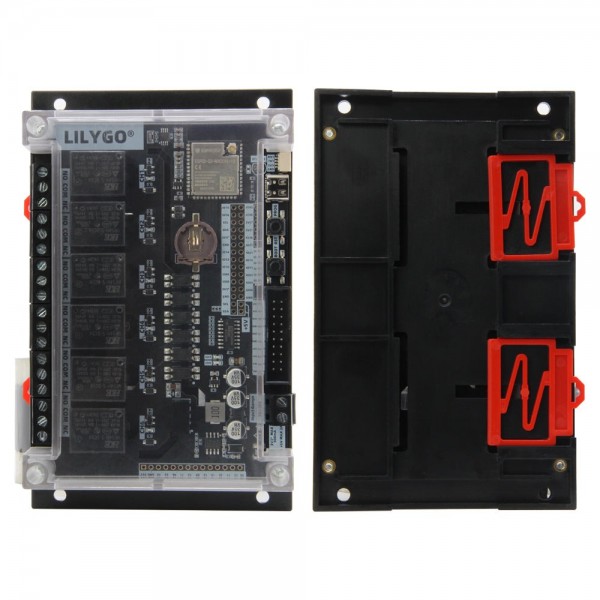

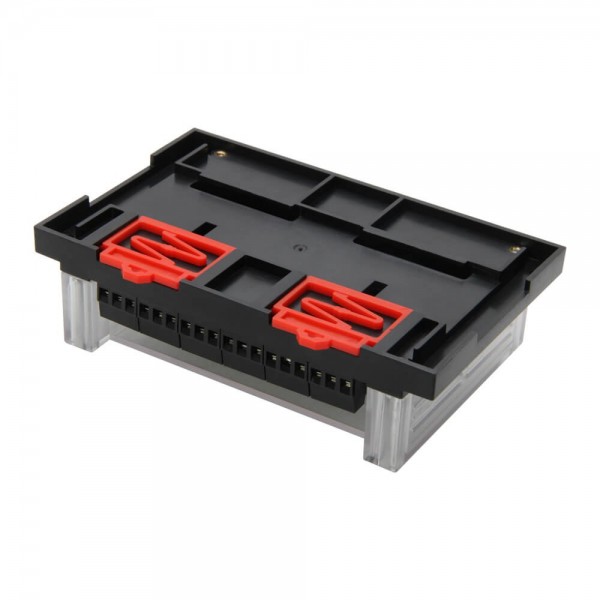

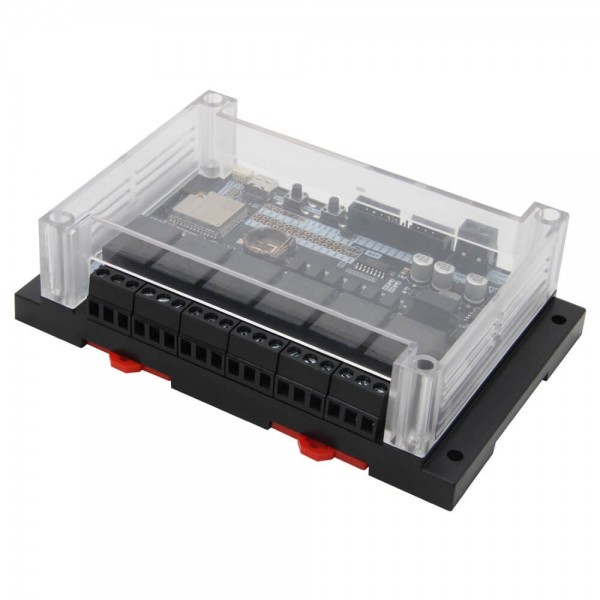

De T-RelayS3 is een handige relais module met Wi-Fi en Bluetooth. Op deze module zitten 6 relais en een ESP32-S3 microcontroller. De module komt met een behuizing die monteerbaar is op een DIN-rail. Daarnaast biedt het ontwerp de mogelijkheid om het aantal relais makkelijk uit te breiden met de volgende module: T-Relay Chain - 6 Kanalen

De module kan gevoed worden via USB-C of met een groter bereik via de schroefterminal.

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over LilyGO T-RelayS3 - ESP32-S3 Relais Development Board - 6 Kanalen

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: LilyGO T-RelayS3 - ESP32-S3 Relais Development Board - 6 Kanalen , LILYGO-H629 , Met Bluetooth

Specificaties

Algemeen
Merk	LilyGO TTGO
Fabrikant model/SKU	H629
Features	Elektrische schakelaar Microcontroller (MCU) Batterijhouder Behuizing RTC Programmeerbare knop(pen)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	215
Afmeting X [mm]	145
Afmeting Y [mm]	90
Afmeting Z [mm]	40
Montagemogelijkheden	Montagegat(en) DIN-rail (EN 60715)
Diameter montagegat(en) [mm]	4.2
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (via USB-C) 7 (via schroefterminal)
Maximale voedingsspanning [V DC]	28 (via schroefterminal) 5 (via USB-C)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	40
Maximale IO-pin sink stroom [mA]	28
MCU
Fabrikant	Espressif
Chipserie	ESP32-S3
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	512
PSRAM [MB]	8
Flash geheugen [MB]	16
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	I2C I2S SPI Native USB UART PWM ADC GPIO USB CDC
Aantal IO-pinnen	25
Maximaal beschikbare hardware PWM kanalen	8
Maximaal beschikbare analoge ingangspinnen (ADC)	13
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	3
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32-S3
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32-S3
Bluetooth versie	5.0
Ondersteunde Bluetooth standaard(en)	LE
RTC
RTC chip	PCF8563
Back-up batterij/condensator	Optioneel
Schakelaar
Schakelmethode	Elektronisch
Type schakelaar	Mechanisch relais
Aantal kanalen	6
Contact(en)	NC (normaal gesloten) NO (normaal open)
Maximale schakelspanning [V AC]	250
Maximale schakelspanning [V DC]	24
Schakelspanning gelijk aan voedingsspanning	Nee
Maximale schakelstroom per kanaal [A]	10
Stroom per ingeschakeld relais [mA]	70
Batterijhouder
Geschikte batterijvormfactor	Knoopcel 1220
Geschikt aantal batterijen	1
Connectoren
Voedingsconnector(en)	Schroefterminal USB-C female
IO-connector(en)	JST-SH (compatible) male Pinheader male (2.54mm) Through hole soldeerpin(nen) (2.54mm) USB-C female
Schakelaarconnector(en)	Schroefterminal
Wi-Fi/Bluetooth antenneconnector	IPEX MHF 1/uFL male
Behuizing
Materiaal	Kunststof (onbekend materiaal)
Inhoud verpakking
Inhoud verpakking	1x T-RelayS3 1x Wi-Fi/Bluetooth uFL antenne 1x Male pinheader 2x15p 1x Male pinheader 6p 1x Female pinheader 14p
